寶麗金住辦大樓消防配電工程案例：改善既有線路，強化消防設備供電安全

住辦混合型大樓同時具備住宅、辦公、公共動線及機電設備空間，消防設備的運作管理相較於單一用途建築更為複雜。火災警報、緊急電源、消防栓、排煙與其他相關設備，都需要穩定、清楚且便於維護的配電與控制線路，才能在緊急狀況發生時維持應有功能。

本次寶麗金住辦大樓消防配電工程，主要針對既有建築內的消防配電箱、設備線路及管路配置進行整理與改善。從提供的照片可見，現場包含既有箱體、緊急插座標示、消防管線，以及牆體與設備間的多組電線。工程團隊依據現場條件進行線路確認、配管整理、端子檢查與後續測試，讓原本較為複雜的配線環境逐步恢復清楚、穩定及可維護的狀態。

By 桃廣碩機電工程

一、工程現況與改善需求

既有大樓經過長期使用後，消防配電設備可能面臨線路老化、標示不足、管路配置不一致、設備空間狹窄或後續增設線路交錯等問題。若缺乏完整整理，不僅會增加日後檢修時間，也可能造成故障判斷困難，甚至影響設備操作與維護安全。

照片中的配電箱上方可見緊急電源插座與相關指示元件，下方箱體則配置消防管線及電氣導線；另一處牆內施工位置可見多組既有線路，工程人員需要先釐清各回路用途，再進行整理與保護。此類工程的重點，不是單純增加電線，而是建立可辨識、可追蹤、可檢測的消防配電架構。

現場問題	可能造成的影響	改善方向
既有線路數量多且交錯	增加查修與故障判斷時間	依回路用途重新整理與標示
配管配置不一致	線路容易受磨損或施工干擾	依現場條件配置適當管路與固定方式
箱體內部空間有限	維修與量測不易進行	重新規劃線路走向與端子配置
標示不完整	難以快速辨識設備回路	建立線號、回路及設備對應資料
既有設備老化	可能造成接觸不良或絕緣疑慮	執行檢查、量測並依狀況改善或汰換

二、施工前的現場盤點與回路確認

工程開始前，首先由施工人員確認大樓消防設備配置、配電箱位置、線路走向及既有圖面資料。由於住辦大樓的消防系統可能跨越多個樓層與區域，任何線路調整前都必須先釐清該回路所連接的設備，避免誤斷電或影響其他消防功能。

現場盤點通常包含箱體外觀、電源來源、端子配置、管路進出方向、線材狀況與設備標示等項目。若圖面與現場不一致，則應將實際配置記錄下來，作為後續施工與維護的依據。對於無法立即確認的線路，應先進行識別與標記，不宜在資訊不足的情況下任意拆接。

三、消防配電箱與緊急電源配置整理

消防配電箱是多項消防設備的電力與控制介面，箱體內的線路安排必須兼顧安全、清楚與維護便利性。施工人員在整理過程中，會依照設備功能與回路用途進行分類，確認電源線、控制線及訊號線的配置，並檢查端子鎖固與導線固定狀況。

照片中可見箱體上方標示緊急電源插座，顯示該區域涉及緊急用電需求。相關設備施工時，應確認電源規格、回路識別及標示內容與現場配置一致；若有設備更新或線路調整，也應同步修正標示與紀錄，避免日後管理人員依照過時資料操作。

施工完成後，箱門、面板與檢修空間應保持正常開啟條件，箱內不得有鬆散導線或影響操作的雜物。所有端子與回路均應經過檢查，確保箱體能供日後檢修人員安全進行量測與維護。

四、牆內線路與配管施工的品質控制

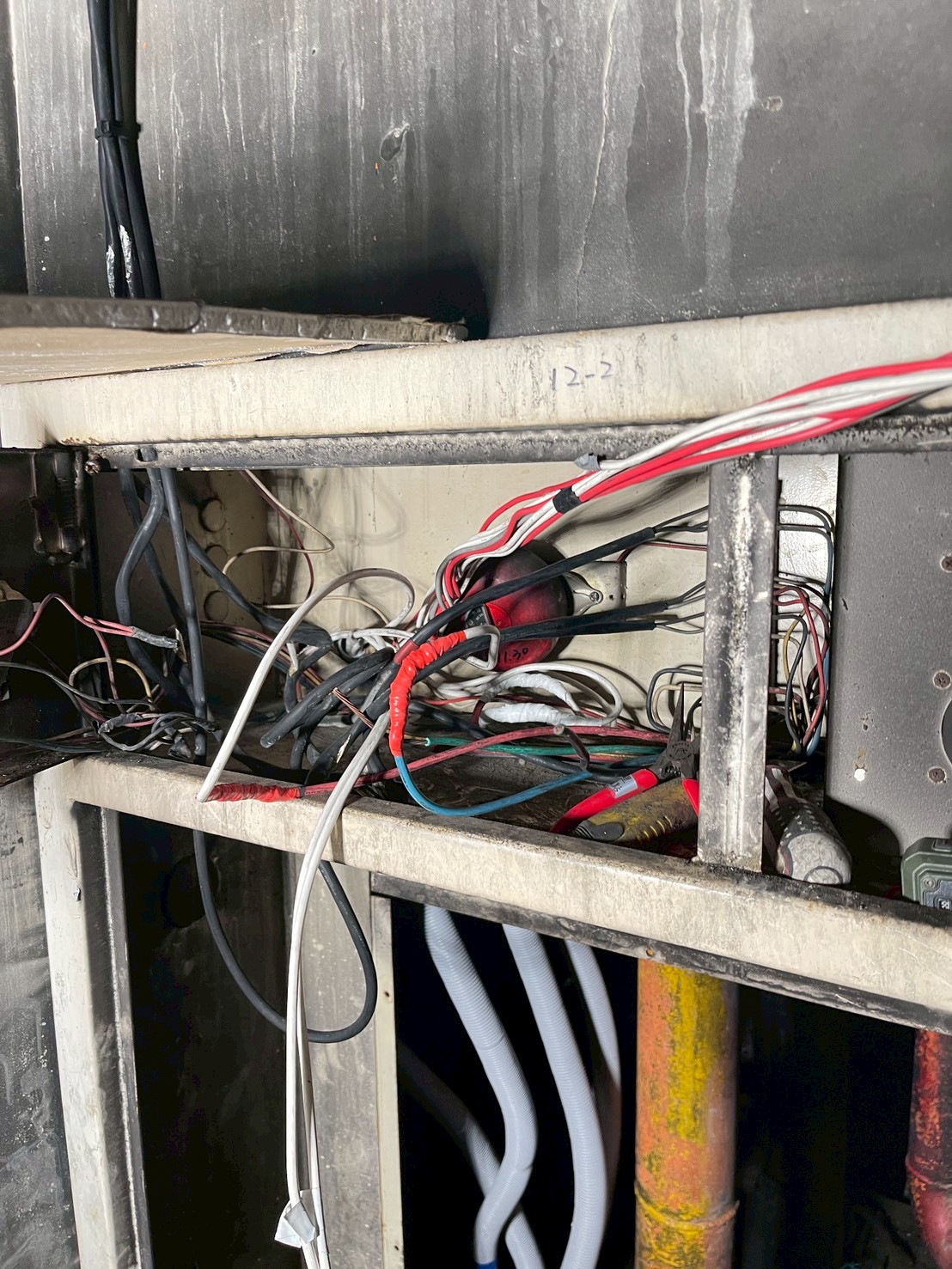

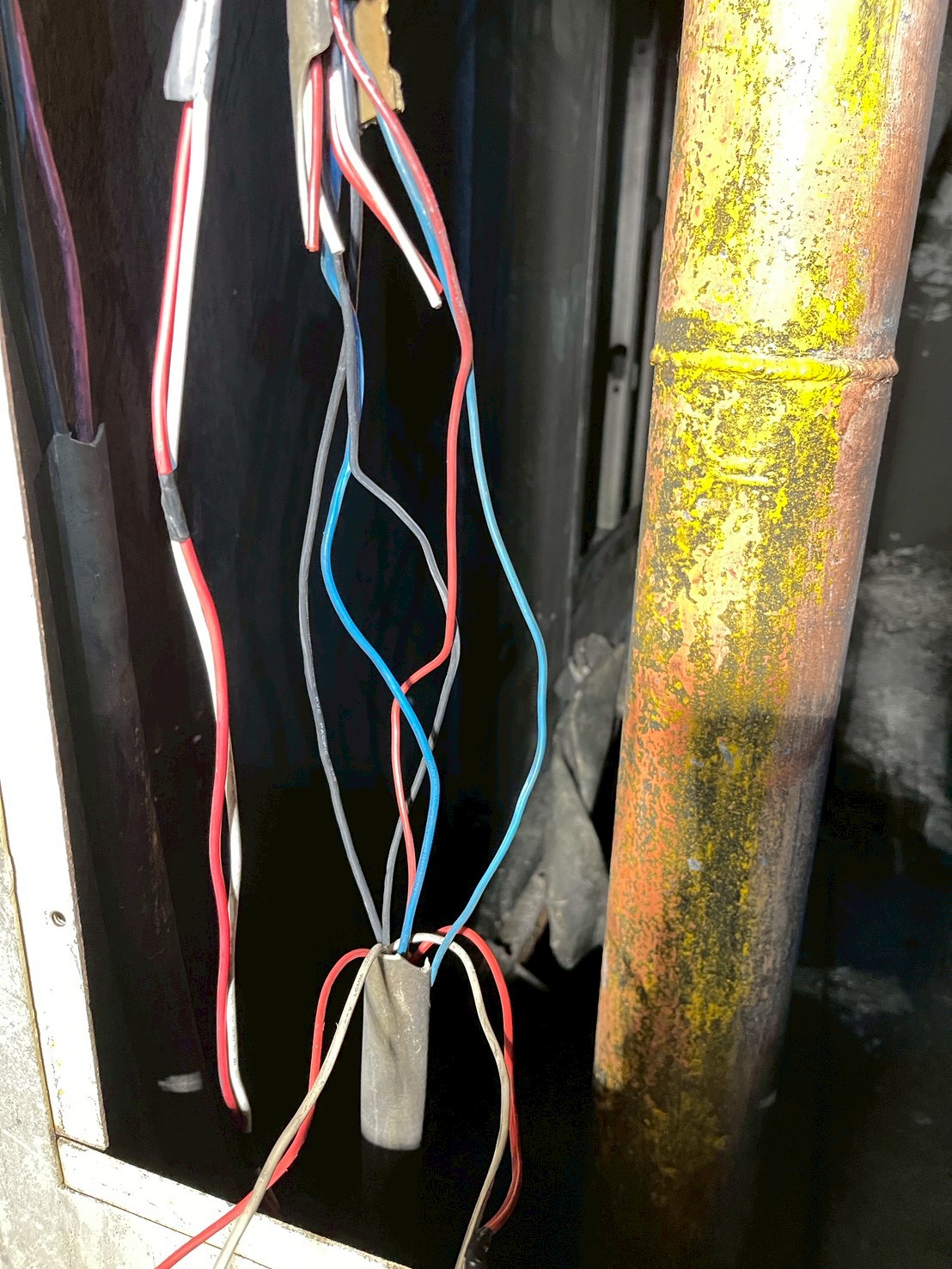

照片中另一處施工區域可見牆體內配置多組既有線路，工程人員針對此類位置進行施工時，必須先確認線路用途與走向，再依需求整理、穿管、固定及保護。牆內配線若缺乏適當保護，可能因潮濕、摩擦、拉扯或後續裝修而造成絕緣受損。

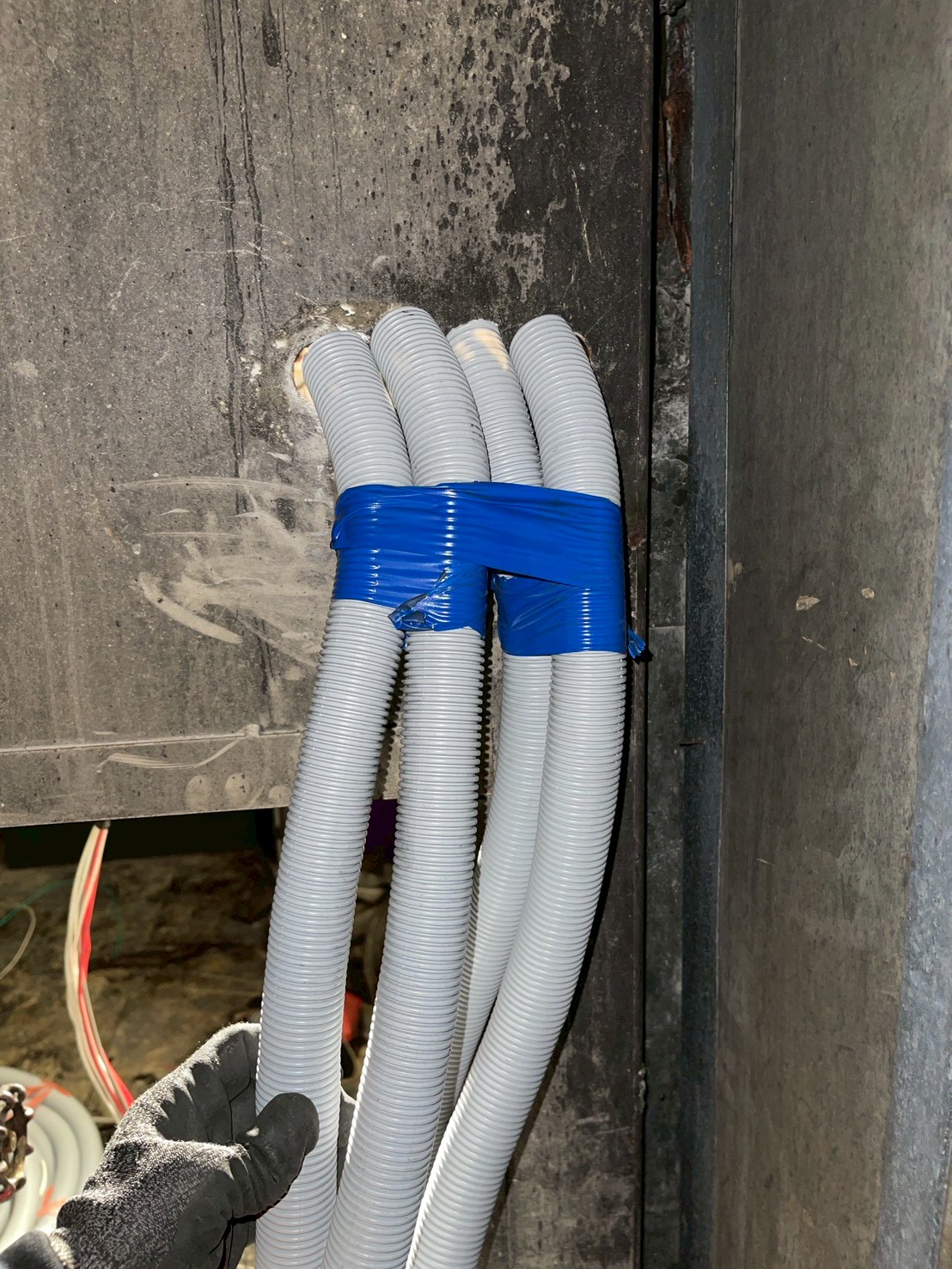

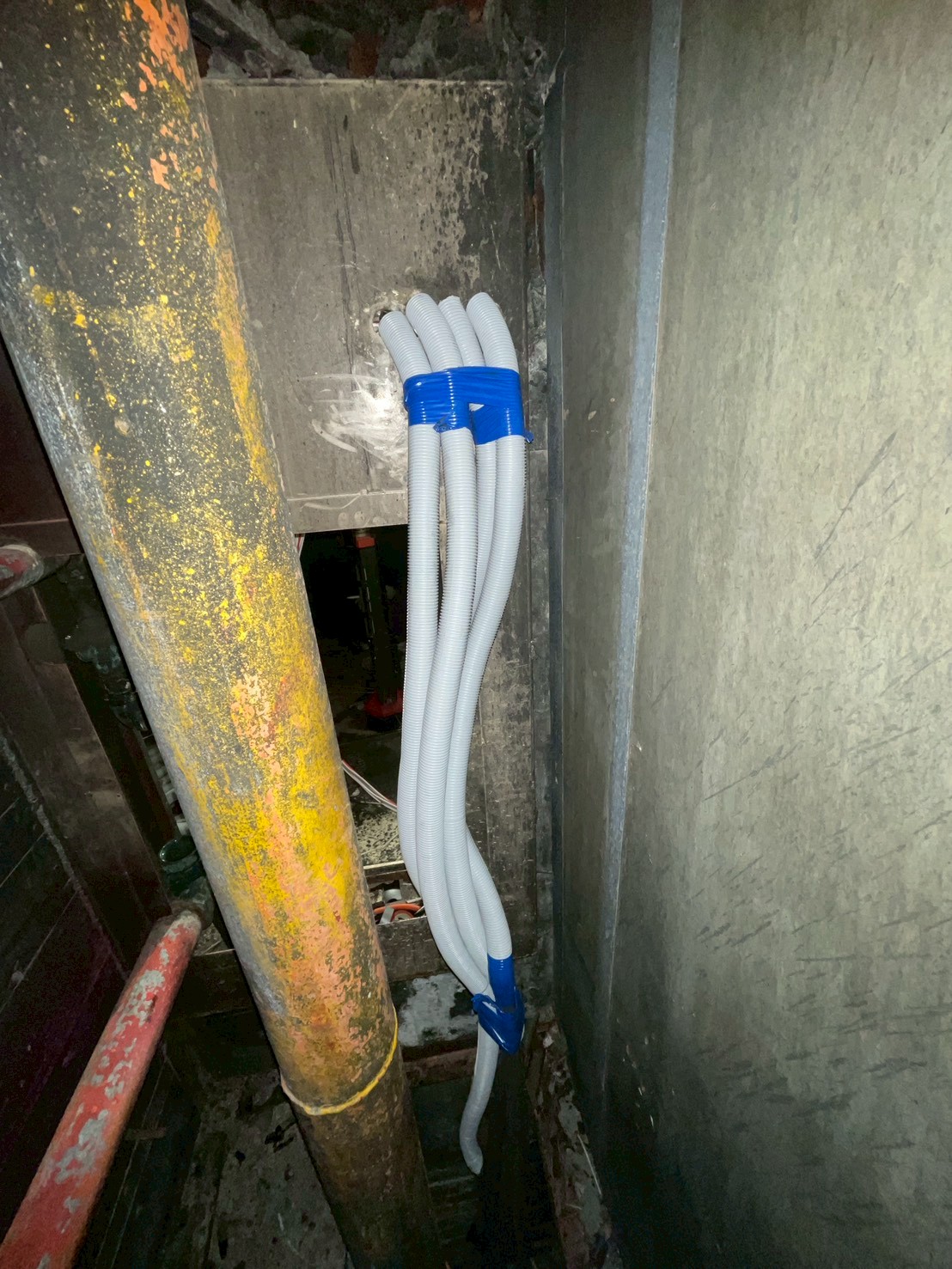

本工程的配管整理重點包括管路彎曲半徑、進出箱體位置、管口保護、線路固定及後續檢修可及性。若現場使用多支軟管或穿線管，應避免僅以臨時綁帶固定，並應依施工需求採取穩固且整齊的固定方式。管路完成後，應確認沒有明顯擠壓、過度彎折或阻礙箱體開關的情形。

對於既有線路較多的區域，整理時也要保留足夠的維修空間，避免將所有導線緊密堆疊在狹窄位置。良好的配管與線路配置，能讓後續人員更快辨識回路，也能降低設備維護時誤觸其他線路的風險。

五、線號標示與施工紀錄

消防配電工程的品質，不只表現在完成後的外觀，更在於日後能否清楚追蹤。施工人員應依照圖面及現場回路，為導線、端子、箱體及設備建立一致的編號系統。線號應固定牢靠、字跡清楚，且能與配線圖或設備清冊相互對應。

每一處完成的配線與管路，均應留下施工照片、檢查結果及必要的異動紀錄。若工程涉及既有線路調整，則應記錄調整前後的配置、使用材料、回路名稱及測試結果。這些資料能協助大樓管理單位建立設備履歷，也能讓後續保養與故障排除更有效率。

紀錄項目	建議記錄內容
設備位置	樓層、區域、箱體編號及服務範圍
回路資料	電源來源、連接設備、線號及控制功能
施工內容	配線、配管、端子整理、設備更換或新增
測試結果	導通、絕緣、電源及功能測試結果
異常處理	發現問題、改善方式與後續追蹤事項
完工照片	箱體、管路、標示與施工區域完成狀態

六、完工後的檢查與測試

消防配電工程完成後，不能只以線路已接妥作為驗收依據，還必須依工程範圍執行完整檢查。首先進行目視檢查，確認箱體固定、管路完整、線路標示清楚、端子無鬆脫，且現場沒有遺留工具或施工雜物。

接著依設備與回路需求進行導通、電壓、絕緣或其他必要量測，確認供電與控制訊號符合設計要求。若消防設備與警報、排煙、緊急照明或其他系統具有連動關係，則應依核准圖說及相關測試程序進行功能確認。任何測試作業都應先由管理單位與相關人員確認，避免影響大樓正常使用或造成消防系統長時間停用。

完成測試後，工程團隊應與管理單位共同確認設備復歸、箱體關閉、標示完成及維修區域恢復正常。若仍有待改善項目，應列入缺失清單，明確記錄責任範圍與後續處理方式。

七、住辦大樓消防配電工程的管理價值

消防配電工程完成後，最直接的效益是提升設備供電與線路管理的可靠度。透過配電箱整理、管路改善與回路標示，管理人員能更快掌握設備狀態，維修人員也能縮短查修時間。對於同時包含住宅與辦公空間的大樓而言，清楚的線路資料有助於降低施工對住戶、辦公人員及公共區域的影響。

此外，完整的工程紀錄也能作為日後定期保養、設備汰換與消防檢修的參考。當大樓進行裝修、機電增設或公共區域改善時，既有的配電資料能協助施工單位避開重要線路，降低重複施工與誤損設備的可能性。

結語：以專業配電工程，守護大樓消防運作

寶麗金住辦大樓消防配電工程，從既有設備盤點開始，逐步完成配電箱檢查、線路整理、管路配置、標示建立與完工測試。照片中所呈現的配電箱、消防管線與牆內多組線路，反映出既有建築消防配電工程需要結合現場判斷、施工技術與安全管理，才能在有限空間內完成可靠改善。

消防設備能否在關鍵時刻正常運作，除了取決於設備本身，也與電源供應、控制線路及日常維護密切相關。透過專業的消防配電施工與持續保養，能協助住辦大樓建立更清楚、更穩定且更容易維護的消防設備環境，為住戶、辦公人員與管理團隊提供更完善的安全保障。

※案例內容僅供參考，個案別需求與處理方式依專員解說為主
