國防大學馬達與抽水機設備更換案例：強化排水系統效能與運轉可靠度

國防大學馬達與抽水機設備更換案例：
強化排水系統效能與運轉可靠度

校園與機關設施內的抽水機、水幫浦及相關控制設備，常年肩負地下空間排水、雨水排放、污水輸送或設備用水循環等任務。當馬達長期處於潮濕、積水、泥砂或腐蝕環境中，容易出現絕緣劣化、軸封損耗、葉輪堵塞、軸承異音或啟動異常等問題。一旦排水設備無法正常運轉，可能造成機房、泵坑或周邊區域積水，進而影響建築與設備安全。

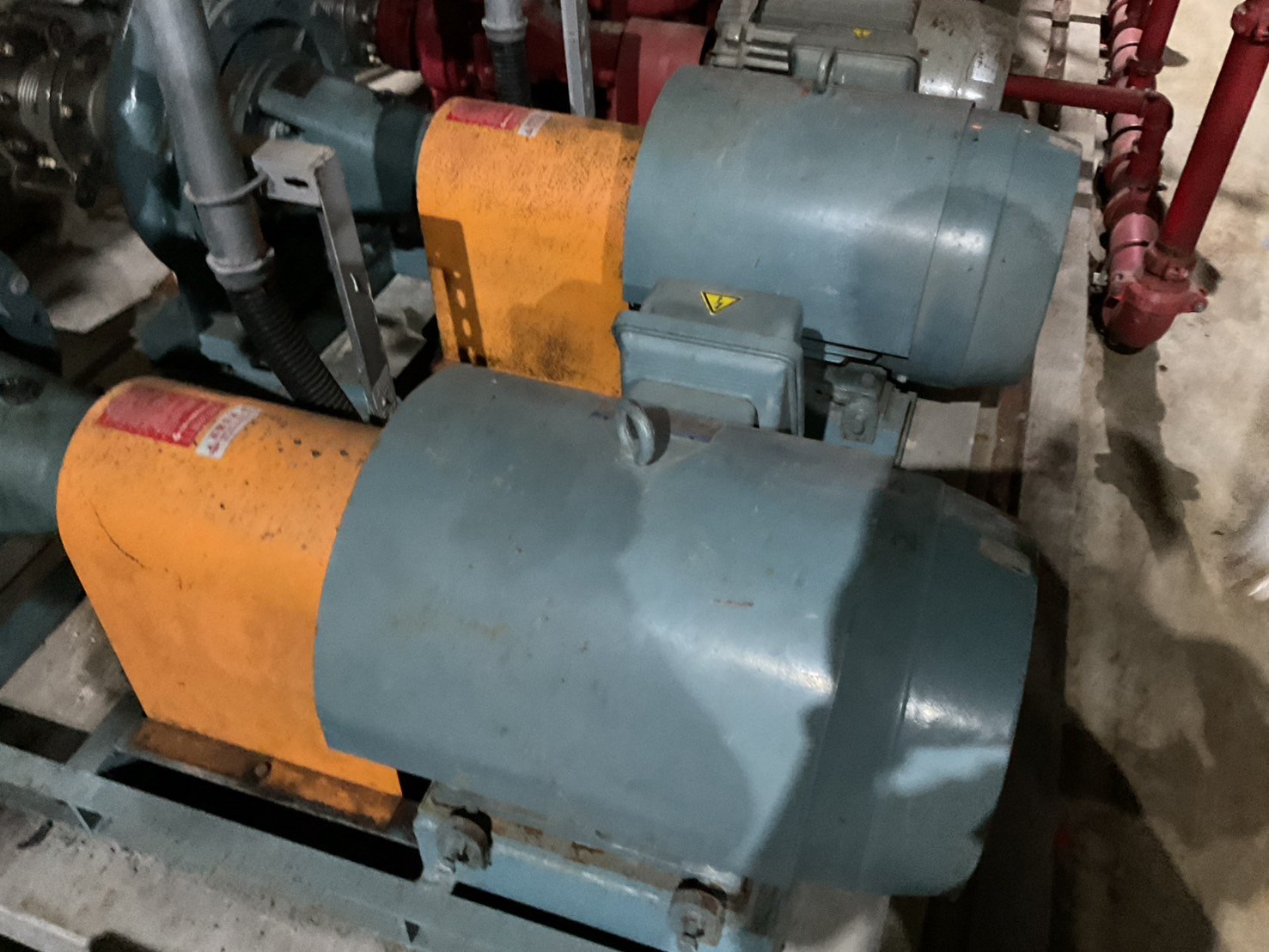

本次國防大學馬達與抽水機設備更換工程，針對現場既有抽水設備、泵浦組件及控制箱進行檢修與更換。從提供的照片可見，施工內容包含泵坑內沉水式抽水機拆卸與安裝、金屬防護網配置、鏈條吊掛、法蘭管路銜接，以及控制箱內斷路器、接觸器、端子排與控制線路檢查。工程團隊依照現場設備條件進行評估，逐步完成舊機拆除、新機定位、電氣接線、保護設定與試運轉，恢復排水系統的基本功能與維護條件。

一、工程背景與設備現況

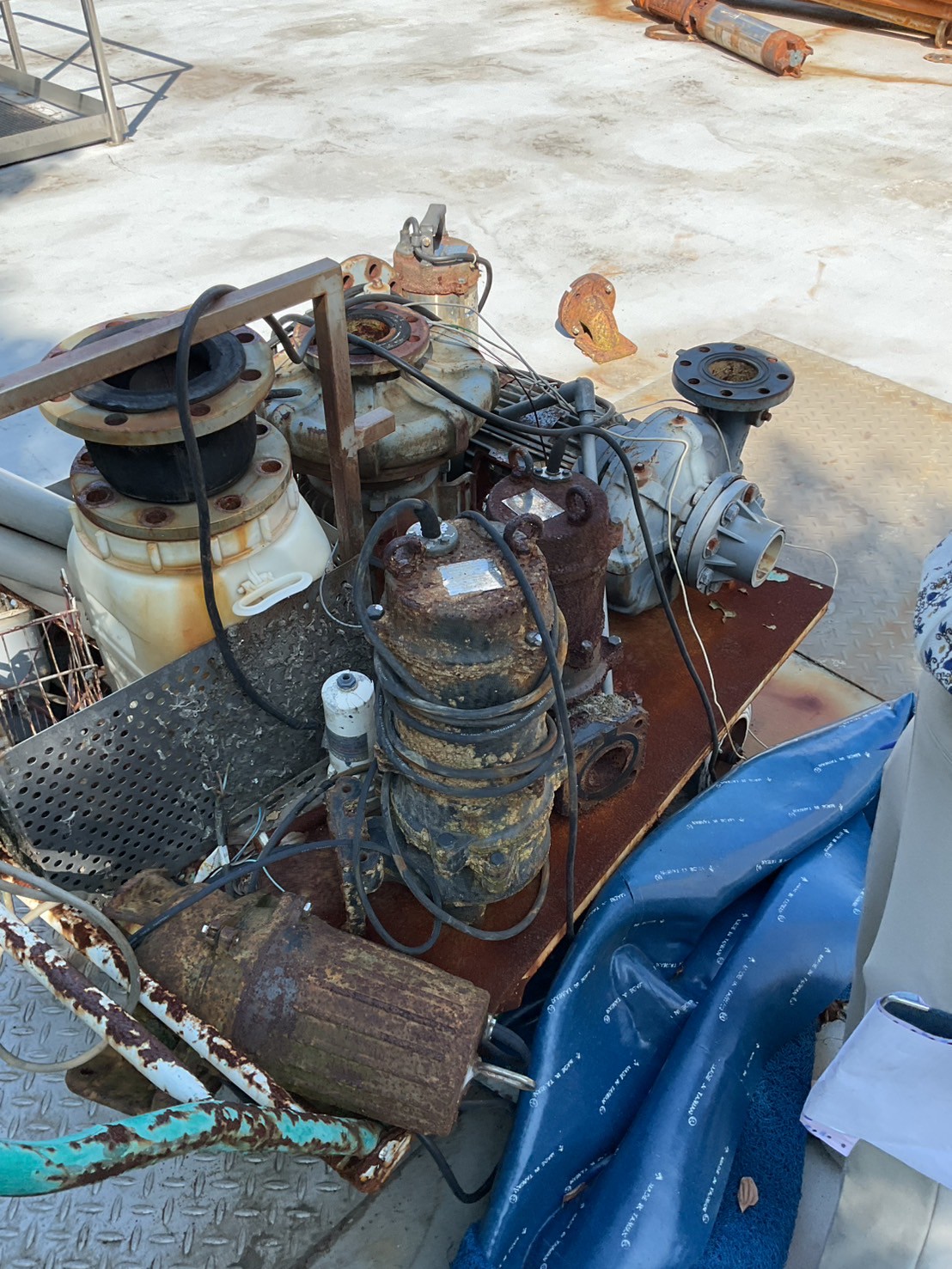

抽水機設備多設置於泵坑、人孔或低窪區域，長期接觸水氣與污物，維修環境通常較為狹窄且不易接近。照片中的既有泵坑周邊可見鏽蝕的金屬框件、管路與設備組件，顯示設備長期暴露於潮濕環境後，可能產生結構腐蝕、螺栓鏽蝕、線材老化及拆卸困難等問題。

在泵坑內作業時，除了確認馬達與泵浦本體狀態，也必須檢查進水口防護、排水管路、止回與隔離組件、電纜固定及吊掛機構。若僅更換馬達而忽略管路堵塞、進水口雜物或控制箱異常，設備即使完成安裝，也可能無法達到預期排水效果。因此，本案採取機械、管路與電氣系統一併檢查的方式，降低新設備投入運轉後再次發生故障的機會。

現場狀況	可能造成的影響	改善重點
既有泵浦或馬達鏽蝕	拆卸困難、運轉效率降低	依設備狀況安排拆除與汰換
泵坑含水及污物	造成葉輪堵塞或設備損傷	清理泵坑並檢查進水防護
管路及法蘭老化	可能滲漏或影響排水量	檢查墊片、螺栓及接合狀態
電纜長期處於潮濕環境	可能產生絕緣或接線疑慮	檢查電纜、接地與防水固定
控制箱元件老化	造成啟動、過載或保護異常	檢查斷路器、接觸器與端子

二、施工前的設備盤點與安全規劃

工程開始前，施工人員先確認抽水機用途、泵坑位置、排水方向、既有管路尺寸、電源規格與控制方式。若現場有多台泵浦或多組控制回路，則需明確確認本次更換設備的編號、服務範圍及控制箱對應關係，避免誤停用其他排水設備。

由於照片中的設備位於開口泵坑內，施工前也必須進行作業環境評估。評估內容包含坑口周邊結構、蓋板及框件狀況、積水深度、照明、通風、吊掛支點、進出動線及地面防滑條件。作業區域應設置警示與隔離，避免非作業人員靠近坑口；若泵坑深度、環境或作業條件涉及特殊風險，應依現場安全程序增設必要的防護與監測措施。

在電氣方面，施工前應先確認設備電源並依程序完成停電、驗電、隔離及掛牌管理。控制箱內的斷路器及相關回路不可僅以開關位置判斷是否無電，必須由具備能力的人員使用適當儀器確認。所有拆線前應拍照、編號及記錄，保留原始接線資料，作為新設備接線與完工核對的依據。

三、既有抽水機拆除與泵坑清理

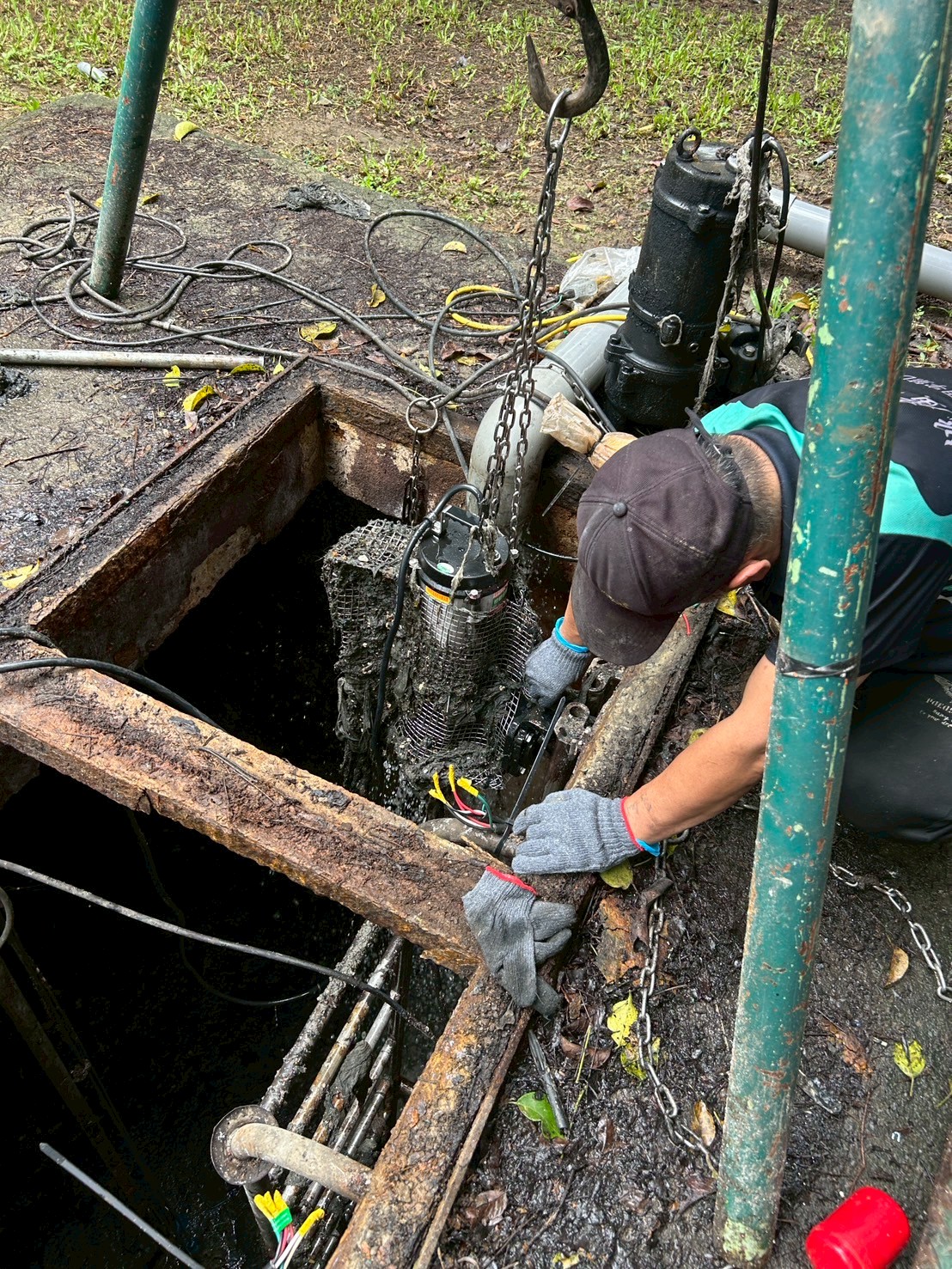

既有設備拆除時，工程人員先解除電源與控制線路，再依設備重量及現場空間使用鏈條或其他合適的吊掛方式進行起吊。照片中可見施工人員利用鏈條協助沉水式抽水機吊掛，這種方式能降低人員直接搬運重物的負擔，也有助於在泵坑狹小環境中控制設備升降方向。

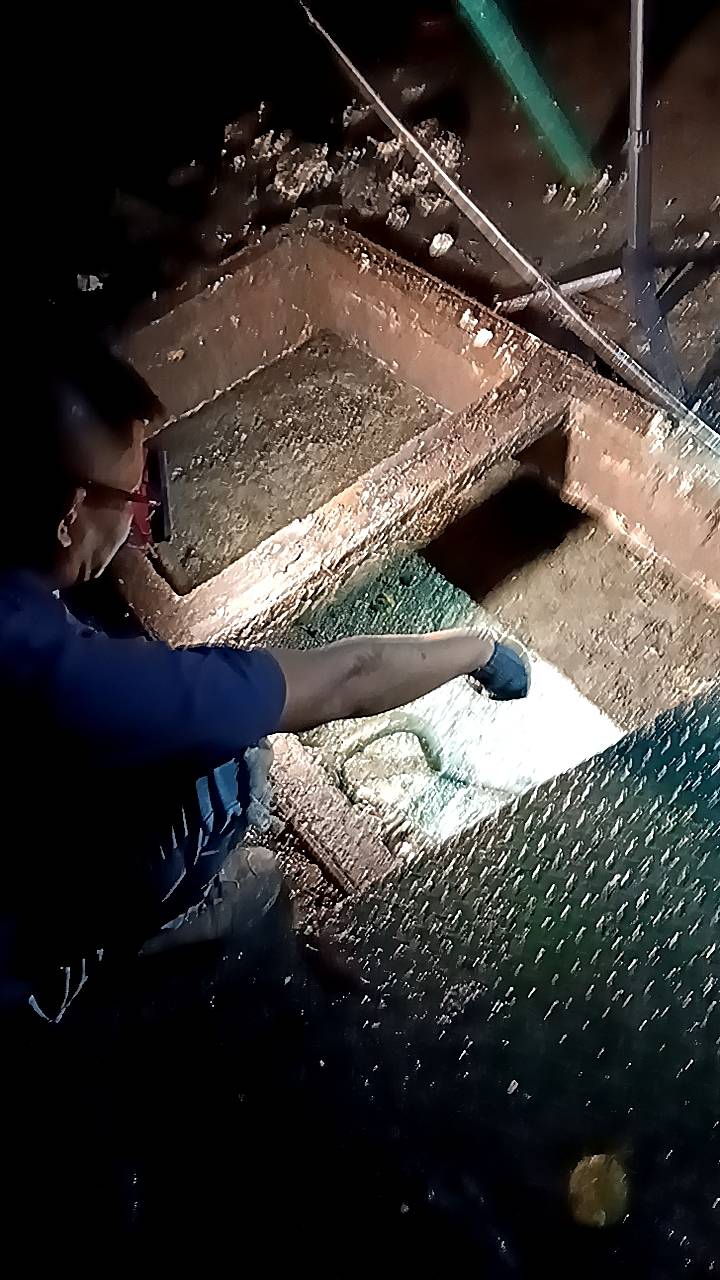

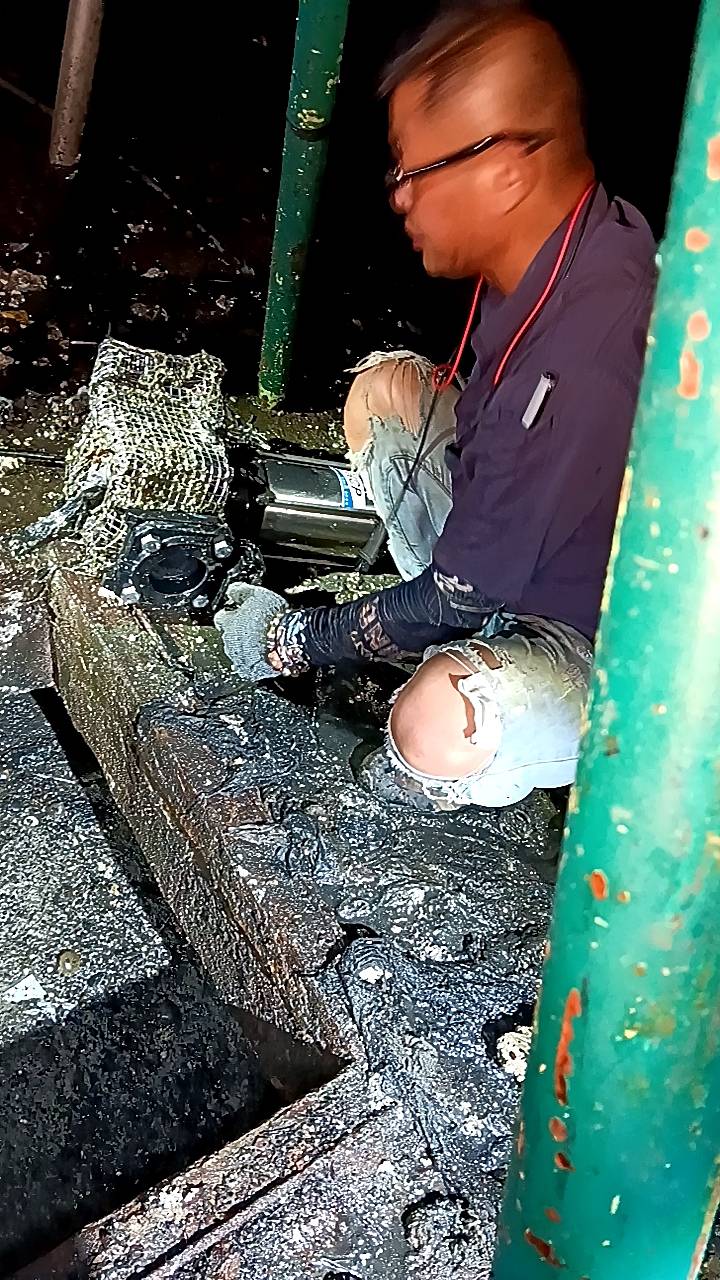

拆除過程中，應避免拉扯電纜作為起吊受力點，並確認吊環、鏈條、掛鉤及支撐位置均能承受設備重量。若設備附有防護網或進水罩，應同步檢查其變形、腐蝕與堵塞狀況。舊機移出後，施工人員需清除泵坑內的淤泥、雜物及可能堵塞進水口的殘留物，並檢查坑底、管路入口與固定座是否有異常。

泵坑清理並不是附帶工作，而是影響新機壽命的重要環節。若污物、纖維、樹葉或金屬碎屑未清除，可能在新泵浦啟動後再次進入葉輪或堵塞防護網，導致流量不足、馬達過載或頻繁跳脫。因此，清理完成後應由現場人員確認進水路徑與設備安裝位置均具備施工條件。

四、新抽水機定位與防護網安裝

新設備安裝前，工程人員先核對泵浦型式、額定電壓、功率、出水口方向、法蘭尺寸與控制方式，確認其與既有管路及控制箱具備相容性。設備吊入泵坑時，應控制下降速度，避免碰撞坑壁、管路或其他設備；定位後則確認泵浦底座平穩、進水口方向正確，並保留日後吊出維修所需的操作條件。

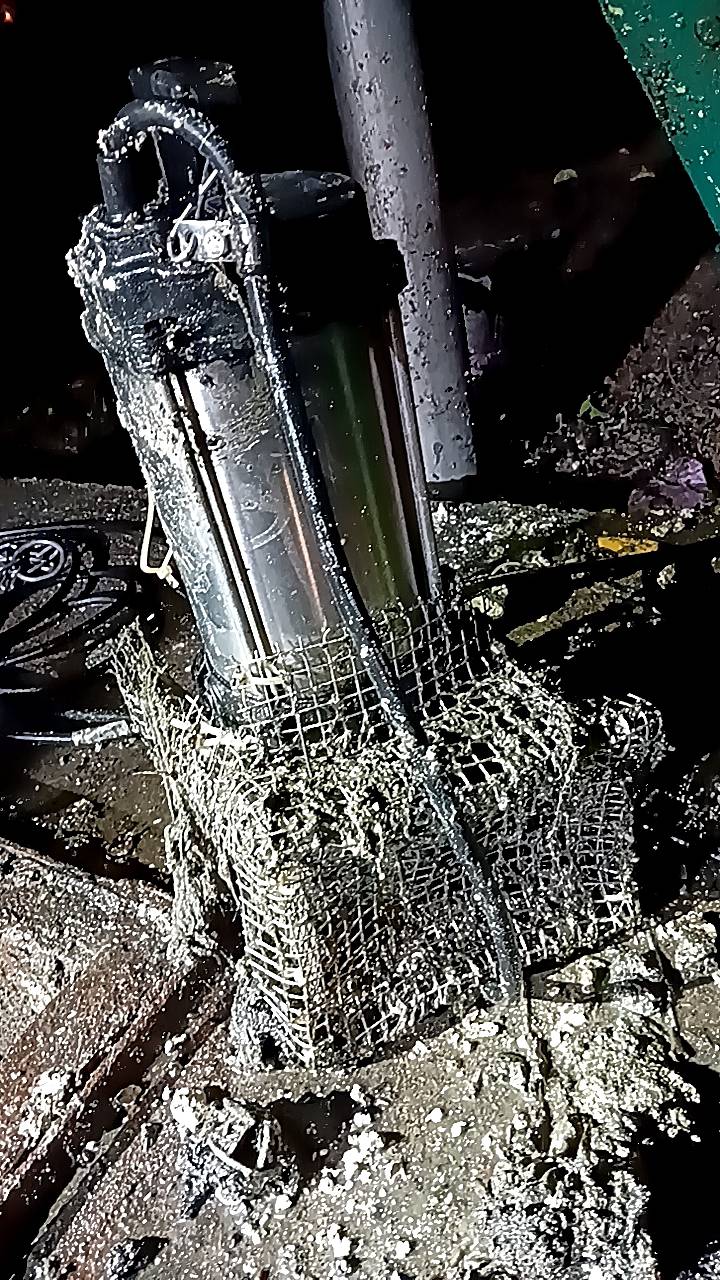

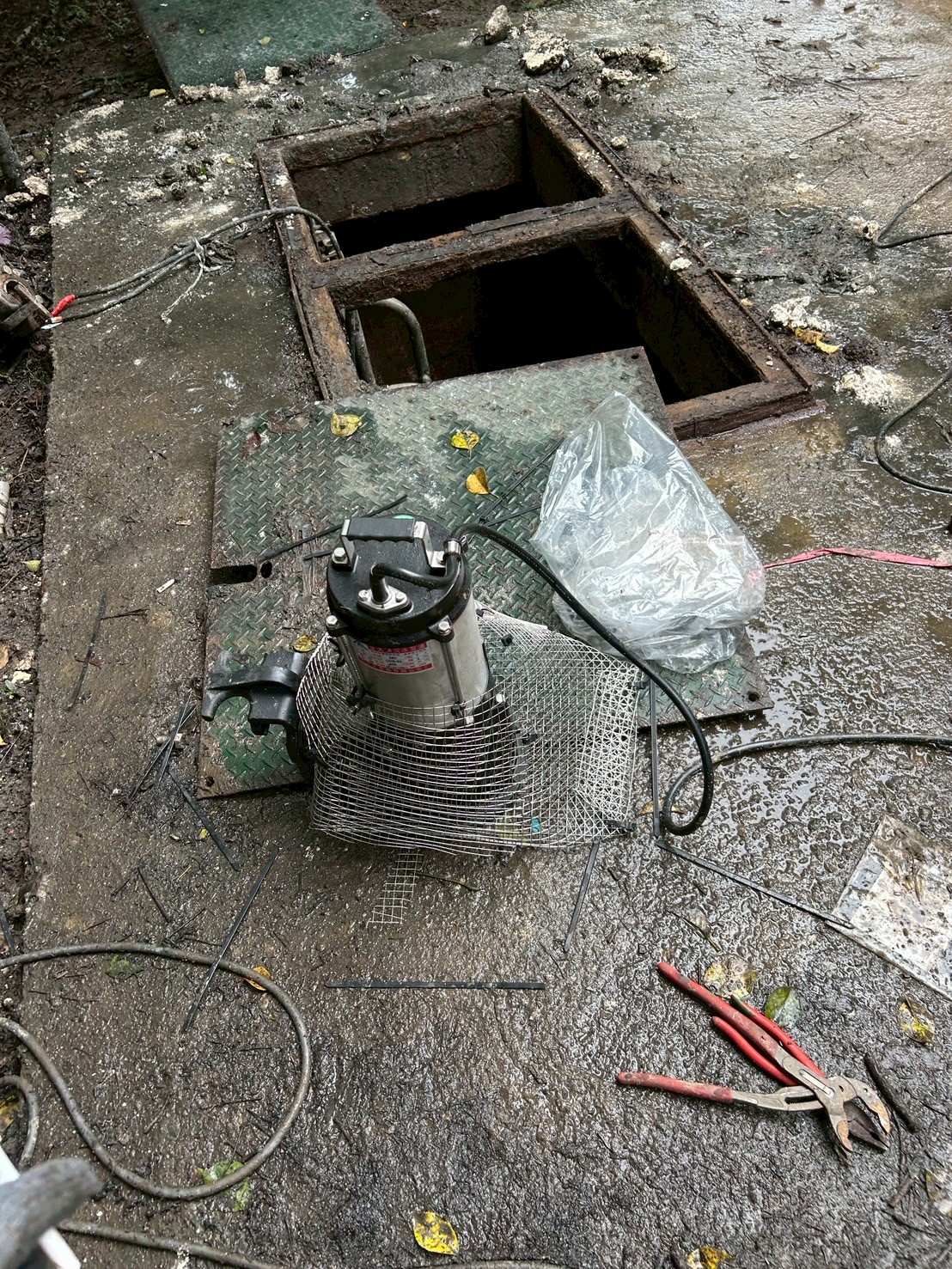

照片中可見抽水機外側配置金屬網狀防護結構，主要用於降低較大異物進入泵浦或保護設備免受外力碰撞。防護網安裝時，需確認網孔尺寸、固定方式與設備進水需求，避免防護網過密造成吸水阻力增加，也要避免固定件鬆脫後落入泵坑。若現場為污水或含雜質水源，還應配合設備用途及製造商資料，確認防護結構是否適用。

設備定位後，吊鏈或導軌應保持順暢，並能支援日後檢修與設備起吊。電纜則應避免與鏈條、尖銳金屬邊緣或泵浦運轉部件接觸，並採取適當的固定與彎曲保護措施。

五、管路與法蘭銜接施工

抽水機更換工程的機械品質，除了設備本體，也取決於出水管路的銜接。施工人員需先確認既有管路內部是否有堵塞、變形或嚴重鏽蝕，再檢查法蘭面、墊片、螺栓與管路支撐。若法蘭接合面不平整或墊片狀況不佳，可能在啟動後產生滲漏，並使設備承受額外的管路應力。

管路安裝時，應避免以泵浦本體承擔管路重量。管路需有獨立且穩固的支撐，法蘭銜接則應保持同心，螺栓依適當順序均勻鎖固。完成後可依工程需求進行通水、洩漏及排水能力確認，檢查接合處是否有滴漏、異音或異常振動。

若系統設有止回、隔離或其他閥件，也應同步確認操作方向與功能。管路上的閥件必須保留足夠操作空間，並標示開關方向，讓管理人員日後能夠快速執行隔離或維修作業。

六、控制箱配線與保護元件檢查

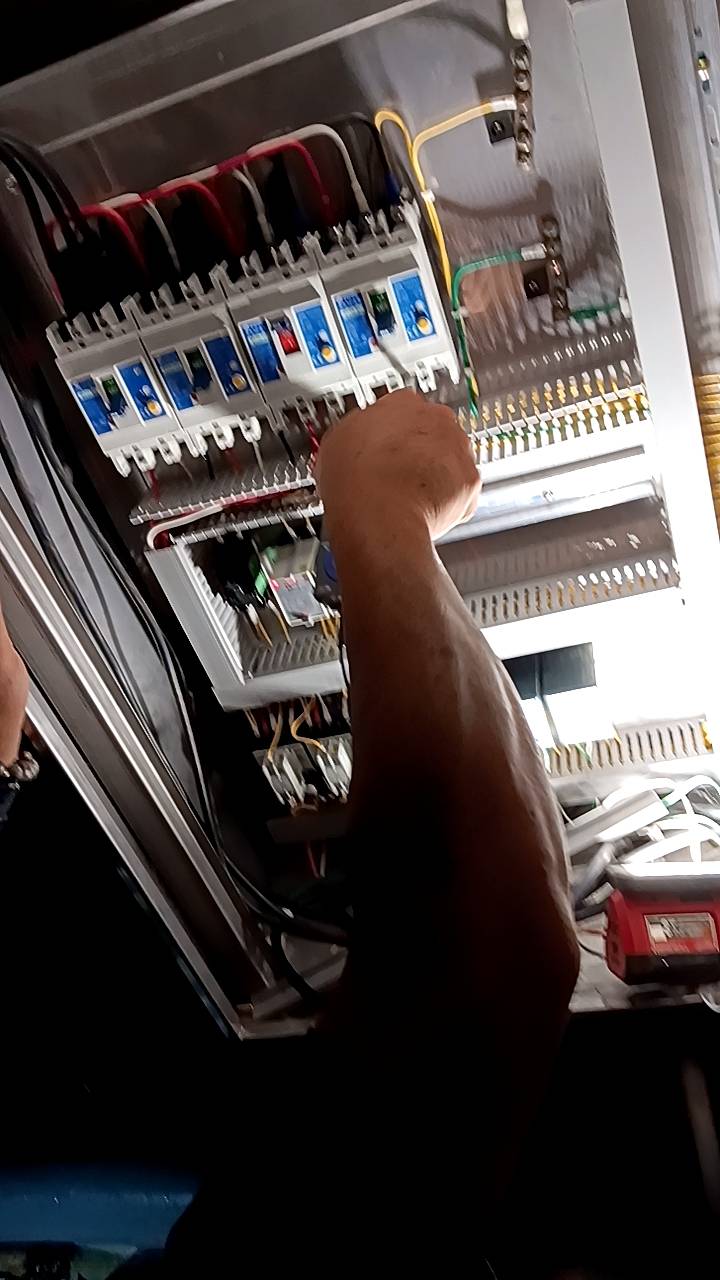

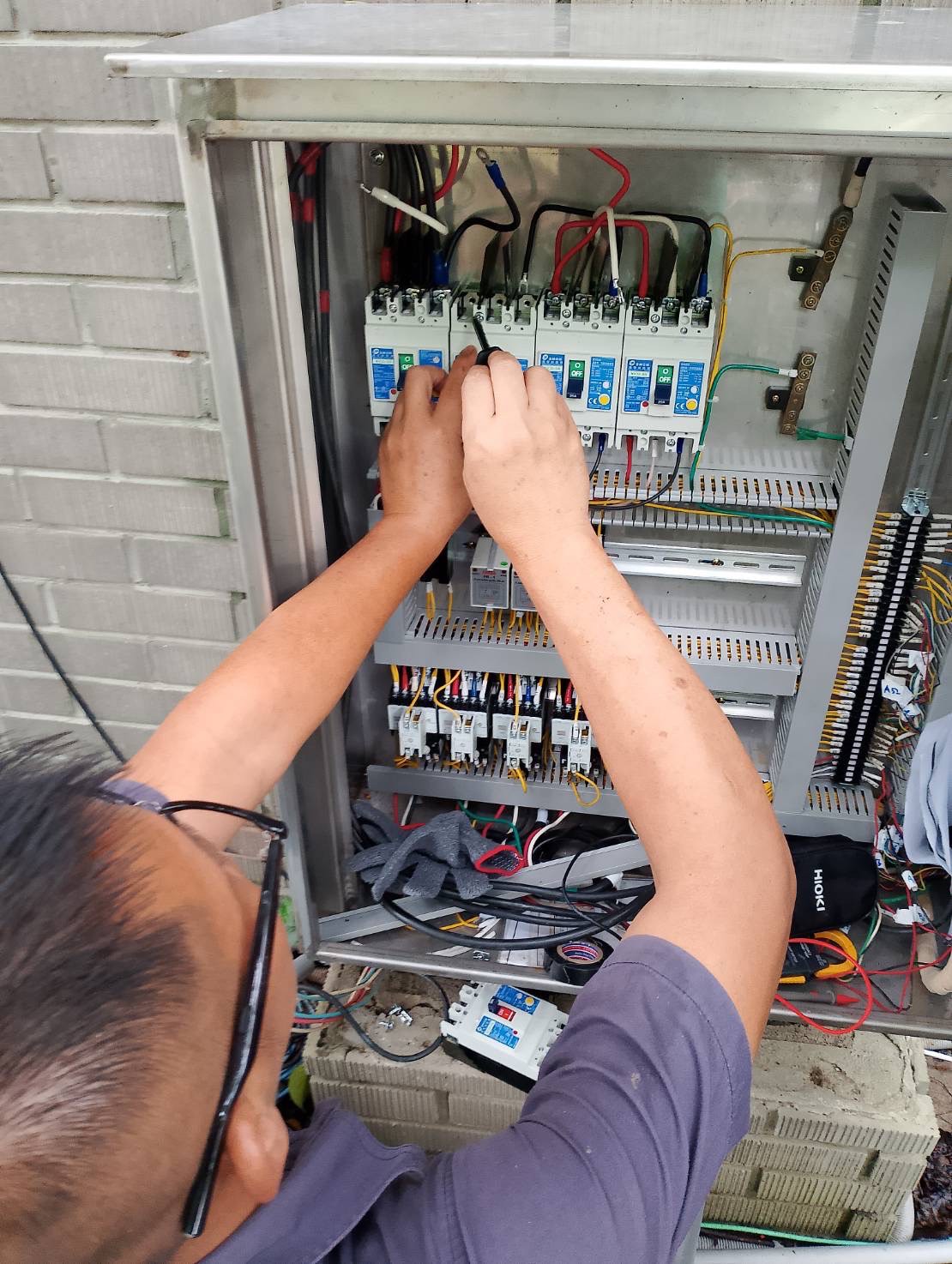

照片中的控制箱可見多組斷路器、接觸器、端子排、控制線與接地導線，顯示抽水機運轉需要透過完整的電氣控制與保護架構。工程人員針對新設備接線時，應依設備銘牌、控制圖及原有回路資料確認電源相別、電壓、接地、啟停控制與保護元件設定。

控制箱施工重點包括主回路端子鎖固、控制回路連接、電纜固定、線號標示、端子排整理與箱體接地。若更換設備的額定電流與原設備不同，則需重新檢討斷路器、接觸器、過載保護及相關設定，不能直接沿用原有配置而不加確認。

配線完成後，工程人員應檢查線材是否有裸露、破損、過度彎折或端子鬆動，並確認箱門關閉、散熱與維修空間正常。照片中可見控制箱內配線採用線槽及端子排整理，這有助於提升線路辨識性與日後維護效率。若有新增或變更回路，也應更新控制箱標示與設備清冊。

七、試運轉與排水功能測試

新抽水機完成機械與電氣安裝後，必須進行分階段試運轉。首先確認泵坑內無工具、包材或異物，管路閥件處於正確位置，控制箱及設備外殼完成接地，並確認電纜未受到擠壓或拉扯。

通電前可依施工範圍進行必要的電氣檢查，包含端子核對、相序確認、絕緣與接地相關量測，以及控制回路檢查。啟動時則觀察馬達運轉方向、啟動電流、運轉聲音、振動、出水狀況與控制箱保護元件反應。若設備出現異音、流量異常、電流過高或頻繁跳脫，應立即停止運轉並查明原因。

自動控制功能測試時，應依現場控制方式確認液位或其他啟動條件是否能正確作用。若系統設有高水位警報、備用泵浦切換或遠端訊號，也應依工程範圍確認相關功能。測試完成後，應確認泵浦能停止於預定條件，並將控制箱恢復至正常自動運轉狀態。

測試階段	確認內容	判定重點
外觀檢查	泵浦、防護網、鏈條、電纜及管路	無明顯損傷、鬆脫或干涉
電氣檢查	端子、斷路器、接觸器、接地及控制回路	接線正確、鎖固良好、保護完整
手動啟動	馬達啟動、運轉方向、聲音及振動	運轉穩定且無異常跳脫
通水測試	出水量、管路接合與洩漏狀況	排水順暢、接合處無異常滲漏
自動控制	液位或控制條件啟動與停止	啟停邏輯正確
保護測試	過載、異常或警報功能	反應符合設計及設備要求
完工復原	泵坑、控制箱、蓋板與作業區	設備可維護、現場整潔安全

八、工程安全與維護管理

抽水機設備多位於濕滑、狹窄或具有開口的區域，施工安全必須與設備品質同等重視。作業前應確認停電與驗電程序，並避免人員在未設置防護的情況下靠近泵坑。吊掛設備時，作業人員不得站立於懸吊物下方，鏈條、吊具與支撐點也應於使用前檢查。

泵坑周邊應保持照明與通行條件，拆卸後的管件、線材與工具不可任意放置於坑口邊緣。若設備或泵坑內可能存在污水、異味或缺氧環境，則應依現場風險採取適當的通風、氣體監測及防護措施，並由具備相應能力的人員依程序作業。

完工後，管理單位應建立設備保養紀錄，定期檢查泵浦啟動狀況、控制箱指示、電纜外觀、管路洩漏、液位控制及泵坑雜物。若發現啟動時間變長、排水量下降、電流異常、設備異音或頻繁跳脫，應儘早安排專業檢查，避免小故障擴大為設備停機。

九、工程成果與實際效益

本次國防大學馬達與抽水機設備更換工程，透過舊機拆除、泵坑清理、新機定位、管路銜接、控制箱配線及試運轉測試，改善既有排水設備的整體運轉條件。新設備安裝完成後，除可恢復抽水功能，也同步建立更清楚的電氣保護、機械固定與維護動線。

工程團隊將沉水式抽水機與控制箱視為一個完整系統進行處理，避免只更換單一零件而忽略管路、電纜、防護網或自動控制問題。這種整合式施工方式能協助管理單位降低設備故障風險，並提高未來檢修、保養及設備履歷管理的效率。

改善成果	實際效益
更換老舊抽水機與馬達	提升設備啟動與排水可靠度
清理泵坑及進水區域	降低雜物堵塞與葉輪受損機會
更新或整理管路銜接	減少滲漏、振動與管路應力
檢查控制箱保護元件	提升電氣運轉與異常保護能力
加強電纜與設備防護	降低潮濕、拉扯及外力造成的損傷
完成試運轉與紀錄	建立後續保養與故障追蹤依據

結語：以可靠設備守護重要設施運作

國防大學馬達與抽水機設備更換工程，從泵坑現況評估開始，逐步完成既有設備拆除、新機安裝、金屬防護、管路銜接、控制箱配線與試運轉驗收。照片中的鏈條吊掛、沉水式抽水機、泵坑設備及控制箱施工畫面，呈現出抽水機更換工程需要同時具備機械、電氣、管路及現場安全管理能力。

抽水設備平時或許不易被注意，但在雨水、污水或積水排放需求出現時，卻是維持建築與設施正常運作的重要基礎。透過專業的設備更換與系統檢查，國防大學可提升排水系統的運轉穩定性，降低突發積水與設備停機的風險，並為後續維護管理建立更完整的工程資料與保養依據。
