國防大學高壓站設計規劃案：以系統整合與安全防護打造穩定供電架構

對校園、研究設施及具特殊任務需求的機關而言，電力系統不只是日常設備運作的基礎，更關係到通訊、資訊、空調、泵浦、照明與各項關鍵機能的持續運行。當用電規模提升或既有供電設備需要汰換時，高壓站的設計規劃便必須同時考量容量配置、供電可靠度、設備維護、安全隔離與未來擴充等面向。

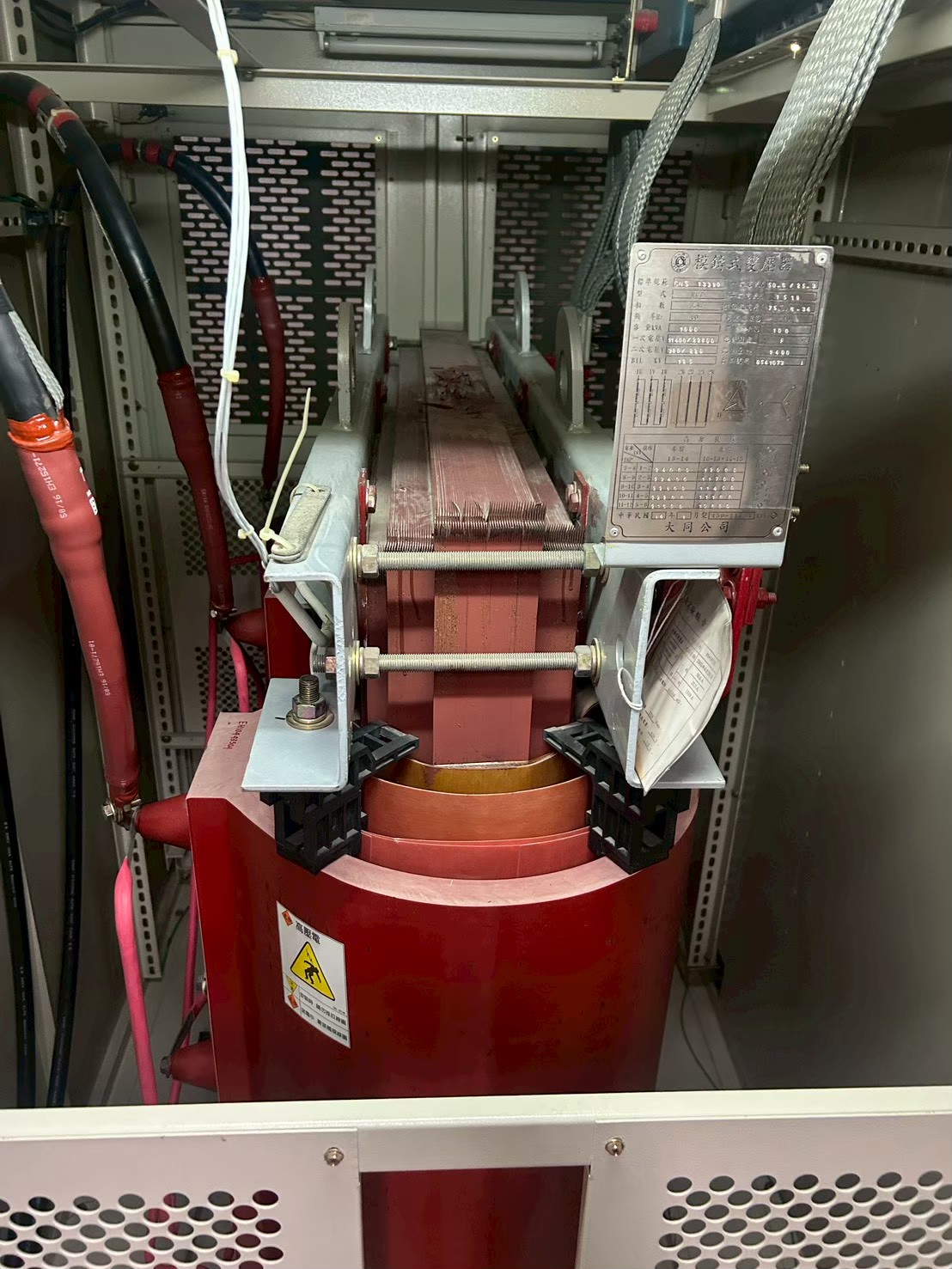

本次國防大學高壓站設計規劃案，以高壓受電、變壓器配置、低壓側供電及保護控制系統為規劃重點。從提供的工程照片可見，現場包含高壓變壓器本體、設備銘牌、金屬盤體、防護網罩與高壓危險標示，並搭配高壓單線圖及接線資料，作為設備規格確認與系統整合的重要依據。工程團隊透過圖面審查、設備選型、空間配置、線路規劃與測試驗證，建立兼具安全性與可維護性的高壓站架構。

一、專案背景與規劃需求

高壓站設計並非單純選購變壓器或組裝盤體，而是要將電力來源、保護設備、變壓器、低壓配電盤、接地系統及負載需求整合為一套可正常運作的供電系統。尤其在校園型場域，建築與設備分布範圍廣，負載種類多元，且部分空間具有特殊管制與使用需求，因此設計階段必須充分掌握既有電力條件與未來使用情境。

本案規劃工作主要包含既有供電資料盤點、負載需求分析、高壓受電系統配置、變壓器容量與型式確認、保護協調、配電路徑規劃、設備空間檢討及後續維護需求評估。規劃成果除了要符合設計與安全要求，也必須讓現場管理人員能夠清楚辨識設備、掌握操作界面，並在設備異常時迅速進行隔離與處置。

二、從單線圖建立完整的系統邏輯

照片中的高壓單線圖呈現高壓站設備之間的電氣關聯，是設計規劃、施工接線、設備檢查與日後維護的重要文件。單線圖能協助工程人員掌握電源進線、開關設備、保護元件、變壓器及低壓側出線之間的關係，並作為確認設備額定值、接線方式與控制邏輯的基礎。

在規劃階段，工程團隊必須將圖面內容與現場設備逐一比對，確認設備名稱、回路編號、額定電壓、容量、保護設定與接線端子相互一致。若既有圖面與現況存在差異，則需先釐清差異來源，並於施工圖、竣工圖或設備資料中更新，以避免日後檢修人員依據錯誤資料操作。

高壓系統的設計文件亦應保持版本管理。每次設備調整、回路變更或保護設定修改，都應留下修訂紀錄，讓管理單位能夠追蹤系統演變，並在日後進行設備擴充或故障排除時迅速取得正確資訊。

三、變壓器選型與設備規格確認

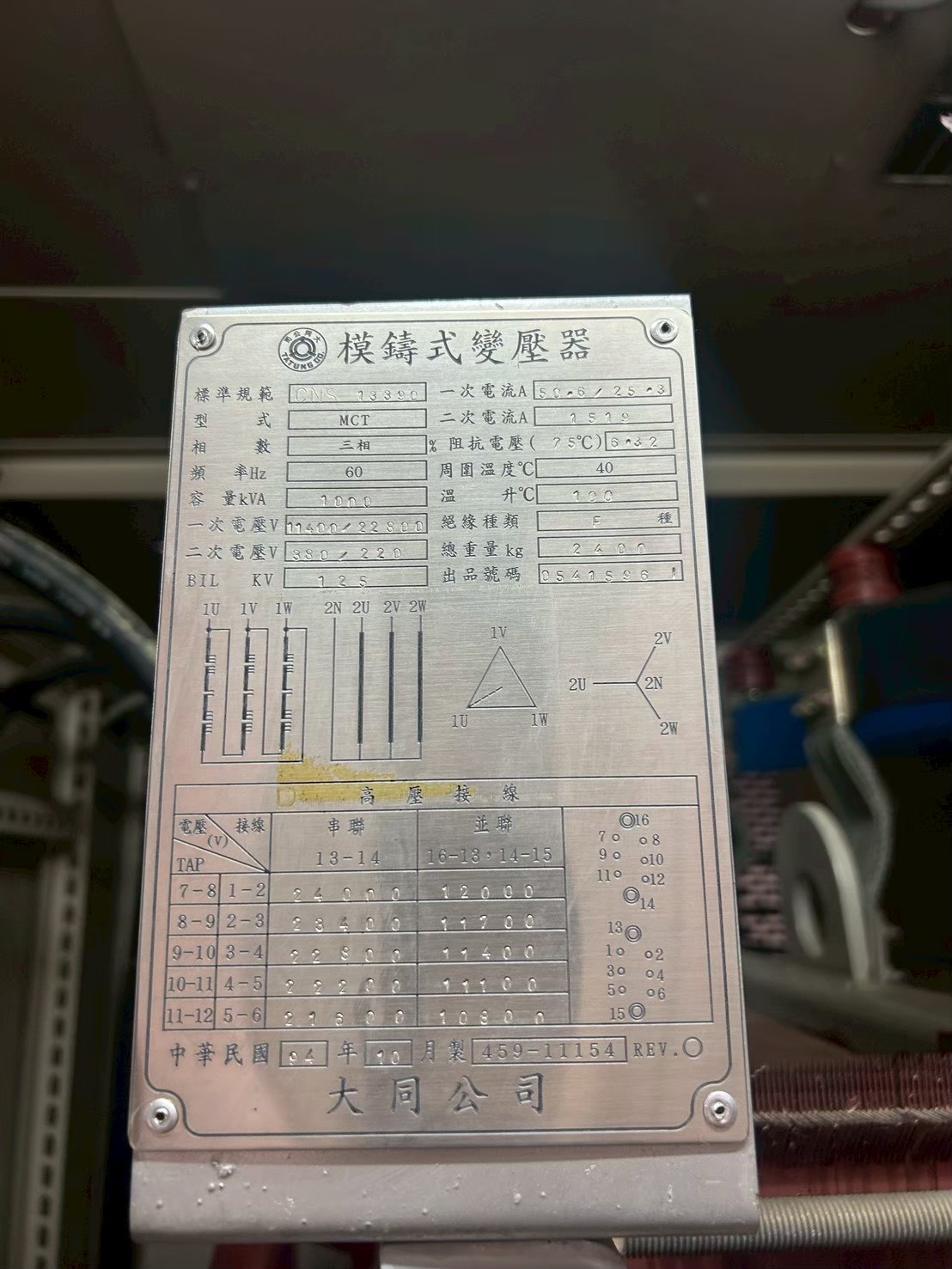

現場照片中的變壓器銘牌顯示設備型式、相數、頻率、容量、一次側與二次側電壓、絕緣等級及高壓接線方式等重要資料。這些資訊是設計人員進行容量核對、系統匹配與施工接線時不可忽略的依據。

變壓器選型時，需綜合考量負載型態、預估需求、運轉效率、散熱條件、設備重量、安裝空間及維修方式。若設備配置於封閉盤體或室內高壓站，還必須檢討通風與散熱條件，避免長時間運轉造成溫升過高。設備銘牌與設計圖說的資料應相互核對，包含一次、二次電壓、容量、接線組別及分接位置等內容，避免因規格誤植或接線不符而影響供電品質。

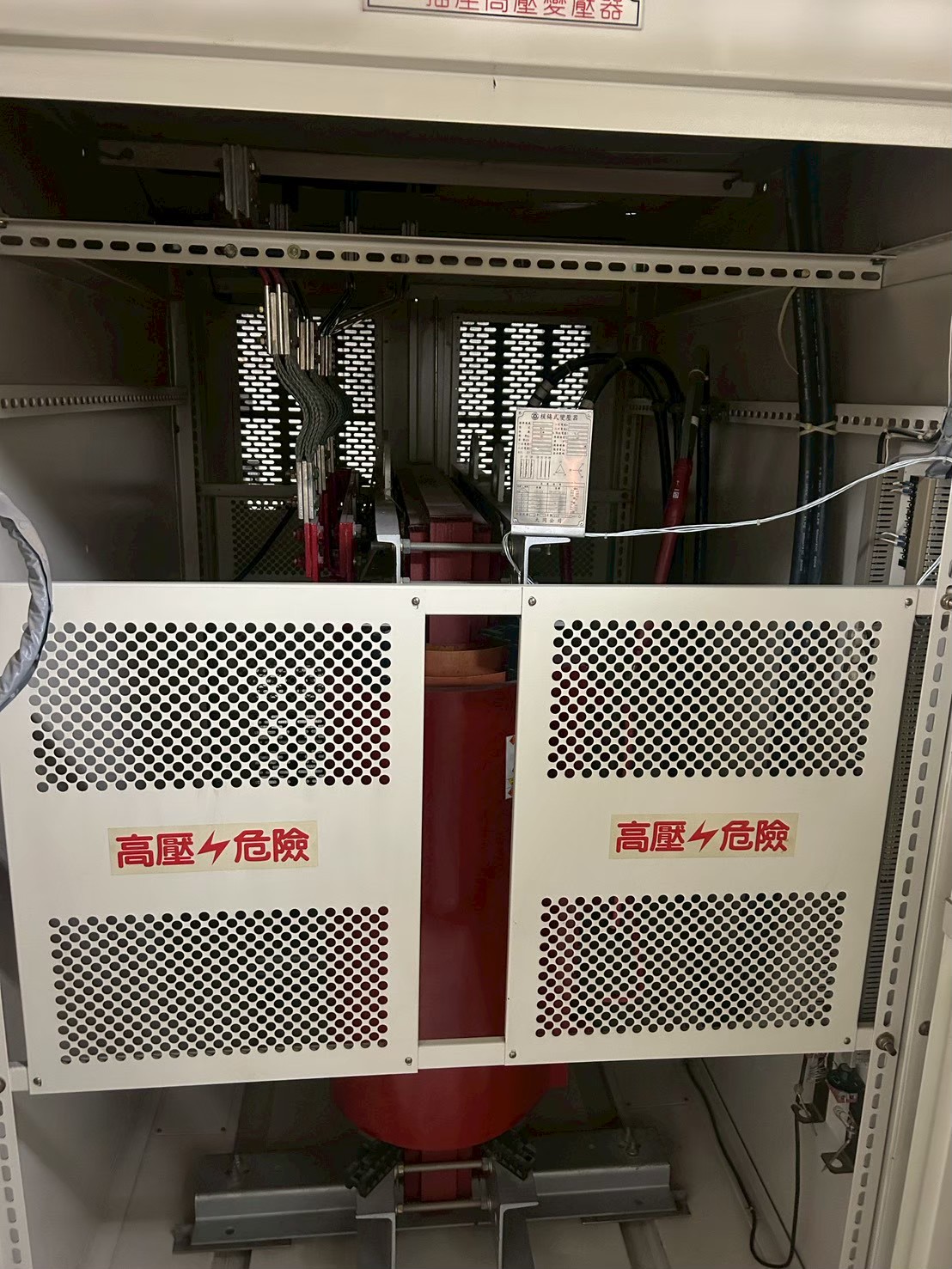

本案亦將變壓器防護納入整體設計。照片中可見變壓器外側設有金屬防護板及「高壓危險」警示標示，兼顧人員隔離、防止誤觸與設備保護。防護結構需維持足夠的通風條件，同時保留設備檢查、量測與維修所需的操作空間。

四、高壓盤體與防護設計

高壓站內部設備具有高電壓與高能量特性，因此盤體結構、防護隔離與警示管理是設計的重要環節。盤體外觀應保持完整，門板、護網、螺栓、鉸鏈與鎖固件均需確認狀態；可接近的區域應設置清楚且耐久的危險標示，提醒非相關人員不得任意進入或操作。

設備配置時，除了考慮電氣間距，也要檢討人員通行、檢修、吊運及設備更換路徑。高壓盤與變壓器之間應保留合理的維護空間，線槽與電纜進出口則應有適當固定與保護，避免電纜受到拉力、磨損或過度彎折。若設備採用可拆卸式護板，護板復原後應確實固定，並確認不會影響散熱或遮蔽必要的設備資訊。

安全標示不應只停留在張貼警告貼紙。工程完成後，仍應透過門鎖、隔離措施、操作程序、教育訓練及定期巡檢，建立完整的高壓設備管理制度，降低誤操作與非授權進入的風險。

五、電纜、接地與配線路徑規劃

高壓站的線路配置必須兼顧電氣性能、機械保護及日後維護。設計階段需確認進出線方向、電纜彎曲半徑、支撐方式、線槽容量、盤內端子排列及接地導體配置。不同功能的線路應依設計需求進行分隔，並避免因排列不當造成維護困難或影響設備散熱。

接地系統是高壓站安全設計不可缺少的一環。設備外殼、盤體、金屬護網、變壓器結構與相關金屬部件，均應依設計及規範要求完成接地連結。施工後需確認接地導體連接牢固、接點狀態良好，並依核定測試程序量測接地相關數值。若發現接點鏽蝕、鬆脫或導體受損，應先完成改善，再進行後續驗收。

在高壓站內，線路整齊並不只是美觀問題，而是安全與維護品質的具體表現。清楚的線號、適當的固定、合理的走向與完整的端子標示，都能縮短日後查修時間，並降低誤拆、誤接及誤送電的可能性。

六、施工階段的品質與安全管理

高壓設備施工必須以風險控制為前提。工程開始前，應依現場條件確認停送電範圍、作業邊界、設備狀態、施工順序及人員責任。涉及既有系統時，應先完成電源隔離、驗電、放電及必要的掛牌上鎖程序，並由具備相應能力的人員執行作業。

施工過程中，設備搬運與定位也需要特別注意。變壓器重量較大，需依設備重量、運輸路徑、吊運工具及地面承載條件規劃搬運方式。設備就位後，應確認基座、固定件、水平狀態及盤體排列符合設計要求，再進行高壓端、低壓端、控制線及接地線的接續。

工程團隊應以施工檢查表逐項確認設備安裝品質，包括盤體固定、護板復原、電纜固定、端子鎖固、相序確認、線號標示、接地連續性及設備清潔。任何未完成或待改善事項，都應於送電前完成處理，避免將施工缺失帶入試運轉階段。

七、測試、試運轉與驗收管理

高壓站完成安裝後，應依核准圖說、設備規格、契約要求及所在地適用規範，安排分階段測試。測試項目可依系統特性與工程範圍包含目視檢查、端子與螺栓檢查、絕緣相關量測、接地檢

查、相序確認、保護裝置功能確認、控制回路測試及必要的連動試驗。

測試時應建立完整的紀錄，內容包含測試日期、設備編號、使用儀器、測試人員、測試條件、量測結果及判定方式。若測試結果與預期不符，應先確認儀器狀態、接線條件及設備設定，再進行原因分析與改善，不宜直接以重複測量取代故障判斷。

試運轉階段則需觀察設備運轉聲音、溫升、指示狀態、負載電流及保護裝置反應。送電與負載切換應依既定程序逐步進行，並與管理單位確認現場人員已完成通知及安全管制。完成驗收後，應將單線圖、設備清冊、操作維護手冊、測試報告及竣工資料一併整理，作為日後維護的重要依據。

驗收階段	核心確認事項	文件成果
施工前	圖面、設備規格、施工條件及安全計畫	核准圖說與施工計畫
設備安裝	盤體、變壓器、電纜、接地及防護構件	安裝檢查紀錄
送電前	絕緣、接地、端子、相序及保護設定	測試報告與缺失清單
試運轉	電壓、電流、溫升、指示及異常反應	試運轉紀錄
完工移交	圖面、清冊、手冊、保養週期及操作程序	竣工資料與教育訓練紀錄

八、設計規劃對校園電力管理的效益

完善的高壓站規劃，可使國防大學建立更清楚的供電架構與設備管理基礎。透過容量與負載檢討，能協助管理單位掌握設備使用狀況；透過單線圖與回路標示，能提升查修效率；透過設備防護、危險標示與操作程序，則可強化高壓作業的安全管理。

此外，將變壓器、盤體、電纜與接地系統納入同一套規劃，也有助於後續保養與更新。當設備出現異常或需要增設負載時，管理人員可依據完整資料進行判斷，避免僅憑現場經驗處理。對於需要維持高可靠度供電的校園環境而言，這種以文件、設備與制度相互配合的管理方式，能降低停電風險並提高工程決策效率。

結語：以專業規劃奠定安全可靠的供電基礎

國防大學高壓站設計規劃案，透過高壓單線圖、變壓器規格、設備防護與現場配置的整合，建立從設計、施工到維護的完整思考架構。照片中所呈現的高壓變壓器、銘牌資料、防護網罩與危險標示，不僅是設備安裝成果，也反映出高壓站工程對安全隔離、規格核對、線路管理與維護便利性的高度要求。

高壓站是整體電力系統的關鍵節點，任何設備選型、接線配置或保護設計，都必須以可靠運轉與人員安全為核心。透過專業的設計規劃、嚴謹的施工管理及完整的測試驗收，能協助校園建立穩定、清楚且具備擴充彈性的供電系統，為各項教學、行政與重要設施運作提供堅實的電力後盾。
