工業電動機安裝工程案例

桃廣碩機電工程

前言

電動機作為現代工業生產的核心動力來源，其性能的穩定與效率的高低直接影響著整個生產線的運作。電動機的安裝工程不僅僅是將設備固定到位，更涉及精密的機械對中、穩固的基礎建設以及正確的電氣連接。本案例將以一台典型的工業用藍色電動機為例，深入探討其安裝過程中的關鍵環節，旨在強調專業安裝對於設備長期穩定、高效運轉的重要性。

專案背景與挑戰

本案例中的電動機將用於驅動某生產線上的關鍵設備，例如泵浦、風機或輸送帶。這類設備通常需要長時間連續運轉，且對傳動精度有較高要求。因此，電動機的安裝面臨以下挑戰：

1.基礎穩固性：確保電動機安裝基礎足夠堅固，能夠承受設備運行時的振動和應力，防止位移。

2.機械對中精度：特別是對於皮帶傳動系統（如圖片中所示的皮帶輪），電動機軸與被驅動設備軸之間的精確對中至關重要，以避免皮帶磨損、軸承損壞及振動。

3.電氣連接安全：確保電纜連接正確、牢固，符合電氣安全規範，防止短路、過載或接觸不良。

4.環境適應性：考慮安裝現場的環境因素（如濕度、粉塵、溫度），選擇合適的防護措施。

解決方案與實施

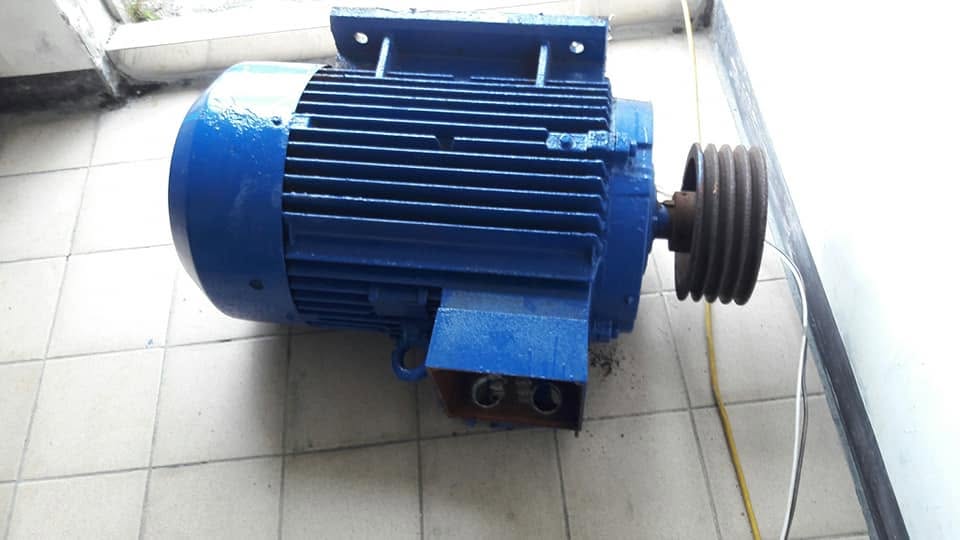

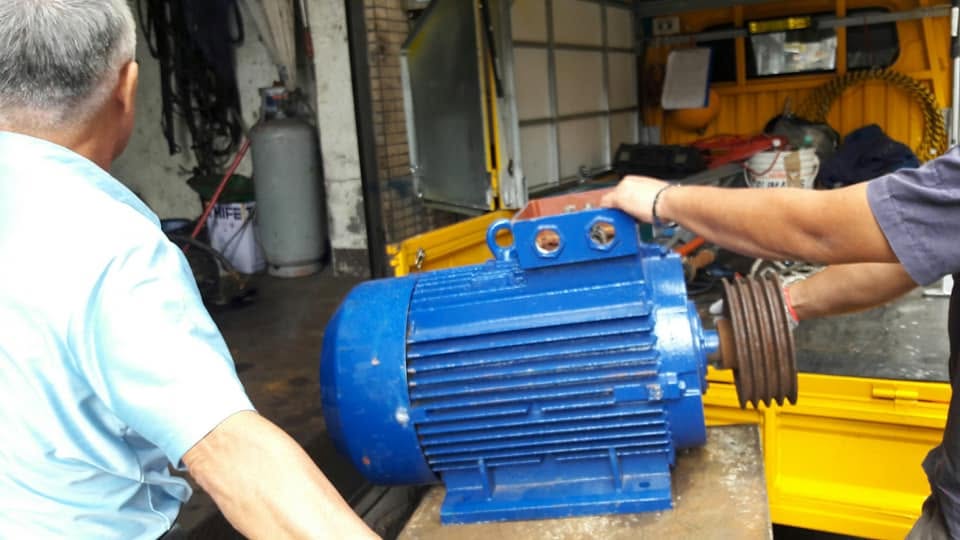

針對上述挑戰，本專案採用了一套標準化且嚴謹的電動機安裝流程，確保設備能夠達到最佳運行狀態。圖片中展示的藍色電動機，其結構清晰，帶有散熱鰭片和皮帶輪，暗示了其在工業環境中的應用及其對精確安裝的需求。

主要實施步驟包括：

1.基礎檢查與準備：

•基礎校平：檢查電動機安裝基礎的水平度與平整度，必要時進行灌漿或墊片調整，確保基礎穩固。

•地腳螺栓預埋：根據電動機底座孔位，精確預埋地腳螺栓，並確保其垂直度與露出長度符合要求。

2.電動機就位與粗對中：

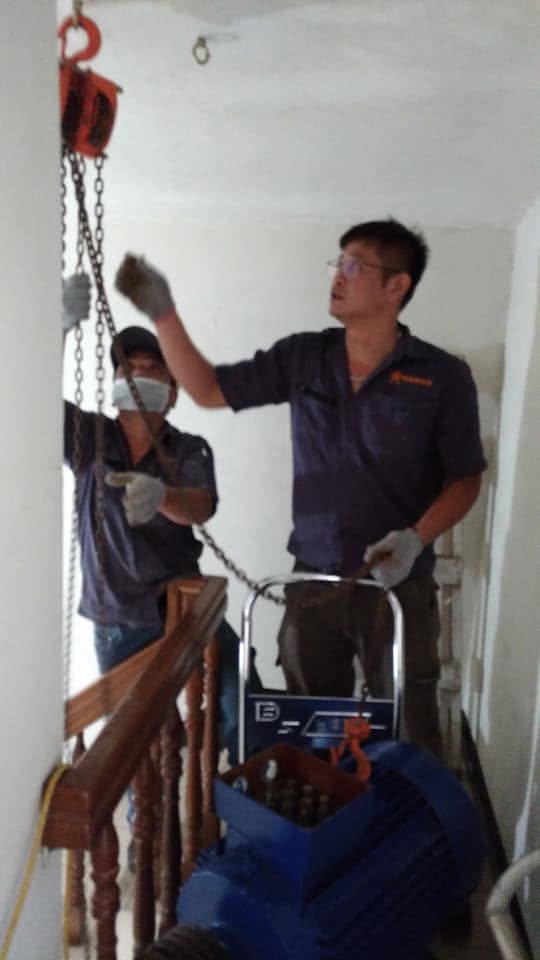

•吊裝就位：使用合適的起重設備將電動機安全吊裝至基礎上，並初步固定地腳螺栓。

•初步對中：使用鋼尺或目測方式，對電動機軸與被驅動設備軸進行初步對中，確保大致平行。

3.精確機械對中：

•皮帶輪對中：對於皮帶傳動系統，這是最關鍵的步驟。使用雷射對中儀或直尺、塞尺等工具，精確測量並調整電動機與被驅動設備的皮帶輪平面平行度與軸線平行度。確保皮帶輪在同一平面上，且兩軸線平行，以最大程度減少皮帶磨損和振動。

•墊片調整：透過在電動機底座下方增減精密墊片，調整電動機的高度和角度，實現精確對中。

•緊固螺栓：對中完成後，按照規定扭矩分階段均勻緊固地腳螺栓，並再次檢查對中情況，防止因緊固而產生位移。

4.電氣連接與保護：

•電纜敷設：根據電動機功率和電壓，選擇合適截面積的電纜，並按照規範進行敷設，確保電纜不受機械損傷。

•接線：將電纜正確連接至電動機接線盒（如圖片中電動機下方預留的接線口），確保相序正確，接線牢固可靠，並進行絕緣處理。

•接地：確保電動機外殼可靠接地，符合安全規範，防止觸電事故。

•保護裝置安裝：安裝過載保護、短路保護等電氣保護裝置，確保電動機在異常情況下能自動斷電。

5.試運行與調試：

•空載試運行：在不帶負載的情況下啟動電動機，檢查其運行是否平穩，有無異常噪音或振動。

•帶載試運行：逐步增加負載，監測電動機的電流、電壓、溫度等參數，確保其在額定範圍內正常運行。

•振動分析：使用振動分析儀檢測電動機及被驅動設備的振動值，確保符合標準要求。

專案成果與效益

透過嚴謹的安裝流程，本電動機安裝工程取得了以下顯著效益：

1.設備壽命延長：精確的機械對中和穩固的基礎有效減少了軸承、皮帶等部件的磨損，延長了電動機及被驅動設備的使用壽命。

2.運行效率提升：減少了因對中不良引起的能量損耗，提高了傳動效率，降低了能耗。

3.降低維護成本：減少了故障發生率，降低了維修頻次和備件更換成本。

4.提升生產穩定性：確保了生產線的連續穩定運行，避免了非計畫性停機造成的生產損失。

5.保障操作安全：規範的電氣連接和保護措施，有效預防了電氣事故的發生。

結語

電動機安裝工程是工業設備生命週期中至關重要的一環。本案例強調了從基礎準備、精確對中到電氣連接和試運行，每一個環節都必須嚴格遵守規範，並採用專業工具和技術。只有這樣，才能確保電動機及其驅動系統能夠長期、高效、安全地運轉，為企業創造持續的價值。專業的安裝不僅是技術的體現，更是對設備資產負責的態度。

※案例內容僅供參考
