竹北國小114年11月4日受信總機抽換線工程案例：更新消防警報線路，提升校園防災可靠度

竹北國小 114 年 11 月 4 日受信總機抽換線工程案例：更新消防警報線路，提升校園防災可靠度

校園消防系統肩負著早期發現火災、傳遞警報訊號與協助人員避難的重要任務。火災受信總機作為系統的管理與顯示核心，必須能正確接收來自各區域探測器、手動報警設備及相關消防裝置的訊號，並以清楚的區域資訊通知管理人員。當既有線路出現老化、絕緣劣化、標示不清或接點異常時，即使受信總機本體仍可運作，也可能影響警報訊號的傳遞與判讀。

本次竹北國小 114 年 11 月 4 日受信總機抽換線工程，主要針對既有消防警報回路進行線路更新與整理。從提供的工程照片可見，現場包含火災受信總機、既有多芯線路、戶外配線施工區域，以及總機內部電源、控制板與端子配線。工程團隊透過回路辨識、線路抽換、編號標示、端子整理及功能測試，改善既有消防警報線路的辨識性與穩定性，為校園消防系統建立更可靠的訊號傳遞基礎。

一、工程背景與現場改善需求

校舍建築使用年限較長時，消防警報線路可能因潮濕、日曬、溫度變化、機械拉扯或長期接點氧化而產生劣化。若線路曾經歷多次修繕或增設，還可能出現線材顏色不一致、回路標示不完整、接續點過多，以及圖面與現場配置不一致等情形。這些問題會增加維護人員判斷故障的時間，也可能造成設備誤報、斷線或警報區域顯示不正確。

照片中的受信總機面板可見多個區域顯示與操作按鍵，總機下方則有多組線材進出；另一張照片呈現工程人員於校舍外側進行線路整理與抽換作業，顯示部分線路需沿既有建築外部或狹窄區域施工。工程執行前，必須先盤點現有回路與設備位置，再依序完成線路識別、施工隔離與抽換，避免因誤拆或誤接造成其他區域消防功能中斷。

現場狀況	可能影響	工程改善方向
既有線路老化或外皮受損	可能造成斷線、短路或訊號不穩	依回路需求抽換適當線材
線路數量多且標示不一致	增加查修與故障定位時間	建立一致的線號與區域標示
總機下方穿線位置受限	施工與後續維護不易	整理進線路徑並加強固定保護
戶外施工環境複雜	線材可能受潮、拉扯或外力破壞	依現場條件加強配管與防護
圖面與現況可能存在差異	造成接線判斷錯誤	施工前逐回路核對並更新紀錄

二、施工前的設備與回路盤點

工程開始前，施工人員先確認竹北國小消防受信總機的型式、區域配置、回路數量及既有接線狀況。盤點內容包括總機面板標示、各區域指示燈、警報與故障顯示、電源供應、備用電源，以及總機內部端子和線材進出位置。

由於受信總機連接多個校舍區域，任何線路拆接前都必須確認回路用途。工程人員會透過既有圖面、現場標籤、端子編號及必要的測試方式，逐一建立線路對應關係。對於標示不完整或無法立即判斷的線路，應先進行暫時編號與追線，不宜直接依照顏色或線材外觀判定用途。

盤點階段同時要確認施工時段與校方需求。由於學校屬於人員密集場所，施工安排應避開上課、集會或重要活動時段，並事前向管理單位說明消防系統可能暫時受到影響的範圍。必要時，應設置臨時警示與管制措施，確保師生及施工人員安全。

三、受信總機線路抽換與配線整理

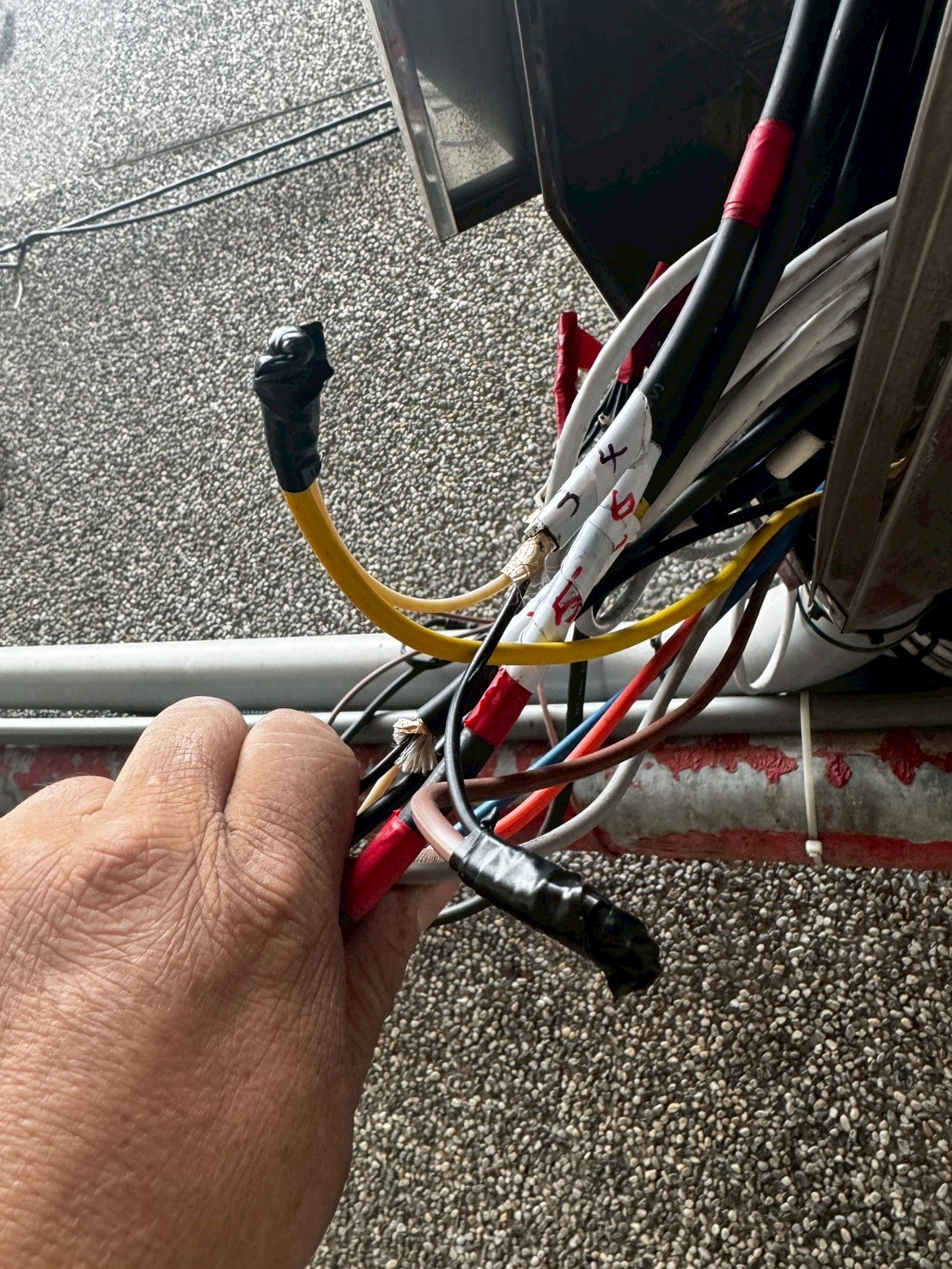

本案核心工作為受信總機相關消防警報線路的抽換。抽換前，施工人員依既定順序確認原有線路與端子位置，並為拆除前的配線狀態拍照及記錄。透過先標記、後拆除、再核對的方式，可降低線路錯接與回路混淆的風險。

新線路施工時，應依各區域及設備功能進行分組，維持清楚的進線方向與彎曲路徑。線材進入總機箱體時，應注意穿線孔洞的保護、線路固定與箱內整潔，避免導線因拉扯、擠壓或銳角摩擦而受損。進入端子排的導線則應保留適當維修餘長，讓日後檢查或重新端接時不必反覆拉扯線材。

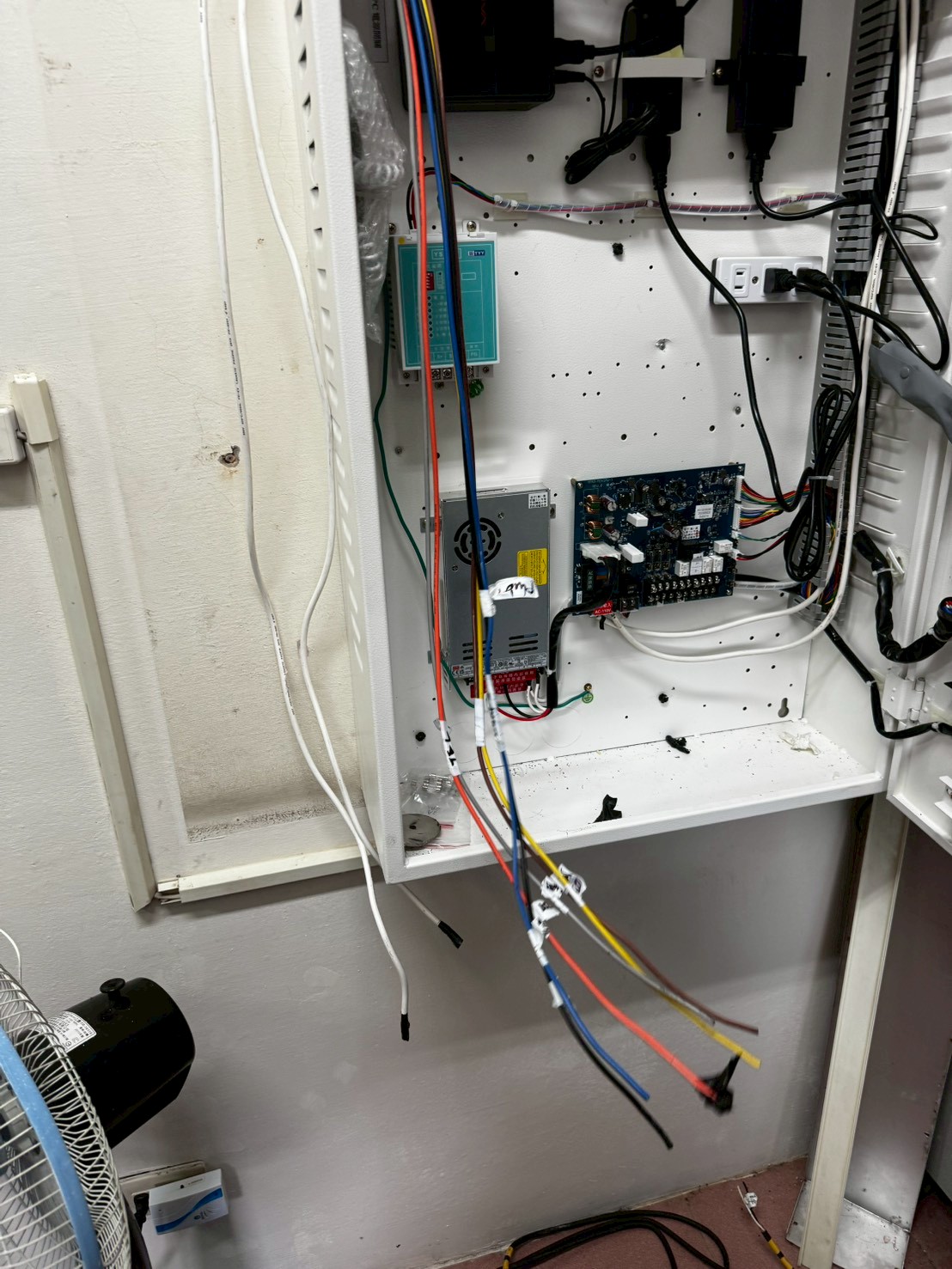

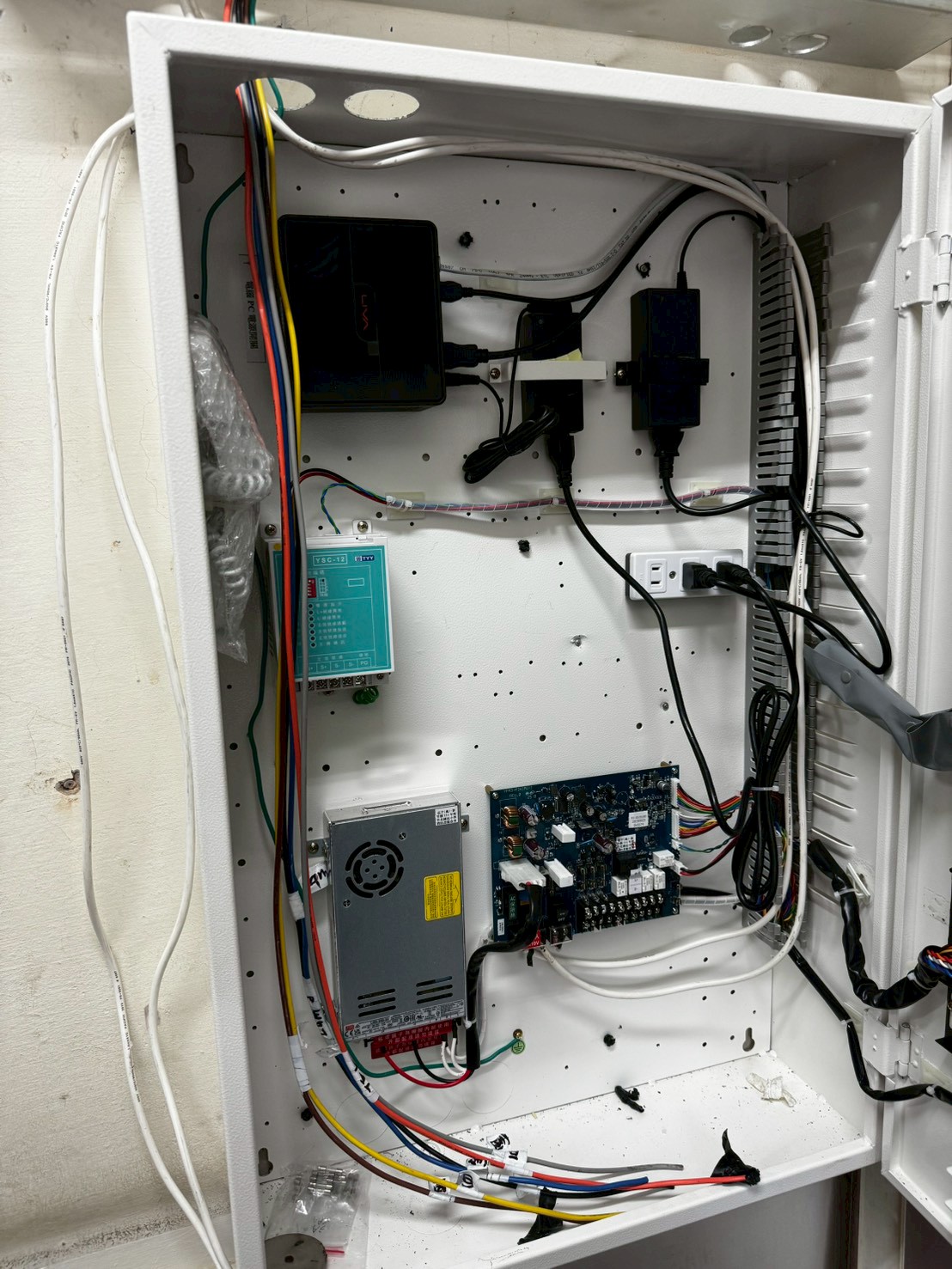

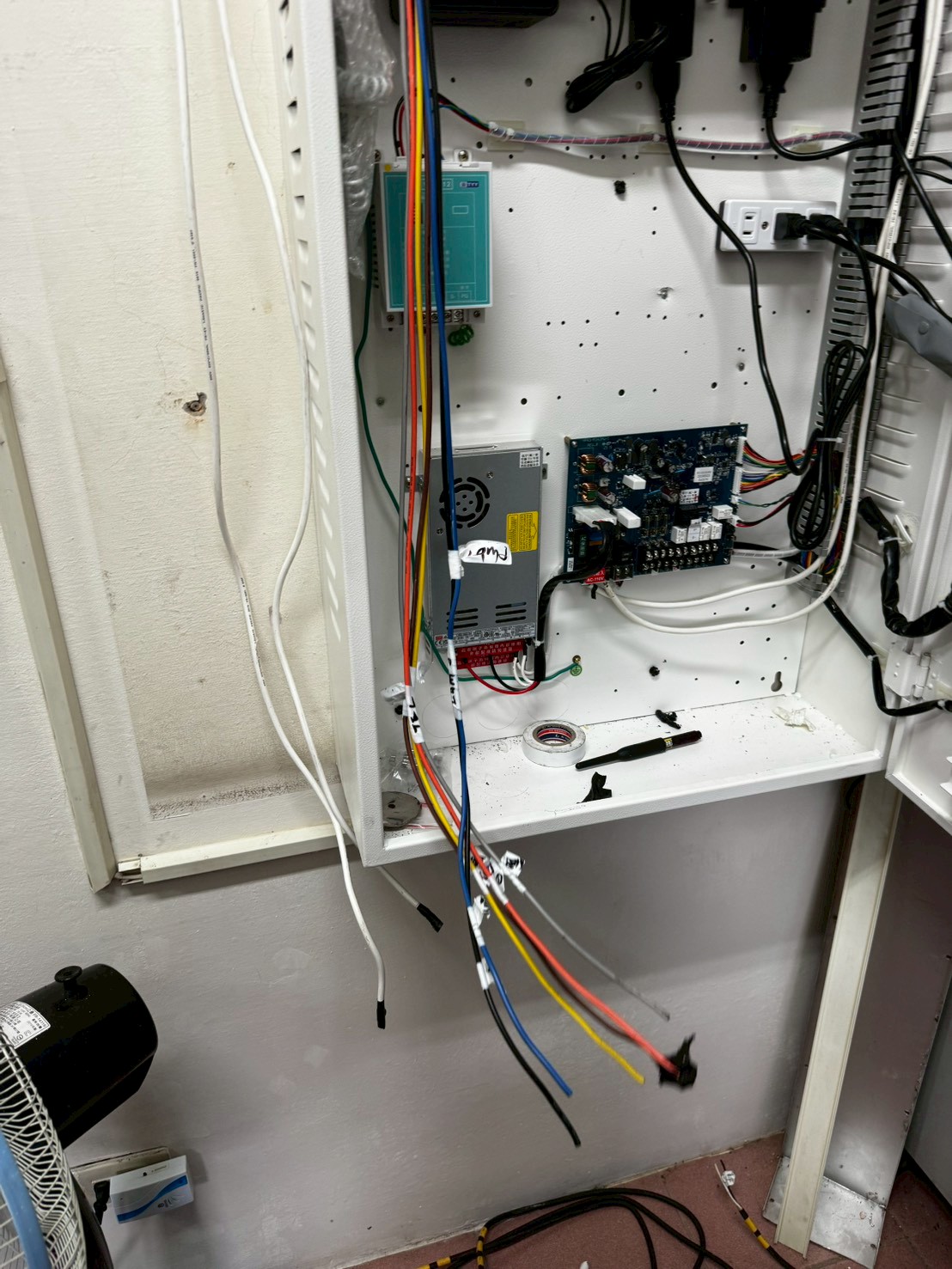

照片中的總機內部可見電源模組、控制電路板、端子配線及多色線材。這類配線整理除了要確認功能正確，也需要維持良好的可視性。不同回路應依設計或公司施工標準建立一致的線號與標示，並避免導線散落、交叉堆疊或遮蔽設備銘牌與端子資訊。

四、校舍外部線路施工與防護

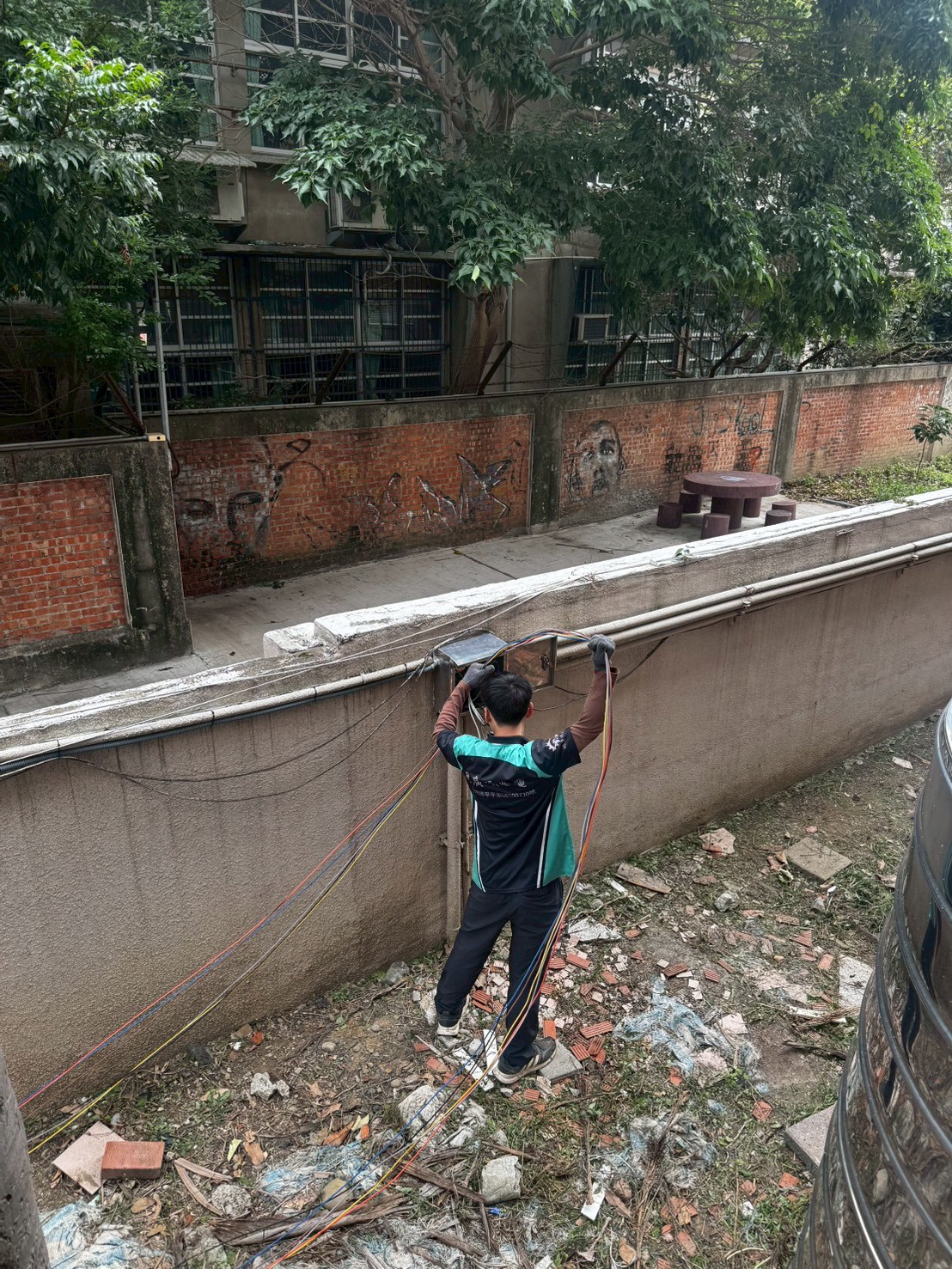

照片顯示工程人員在校舍外側進行線路作業，現場具有高低差、牆面及雜物等施工條件。戶外或半戶外區域的消防警報線路，除了要完成導通與功能連接，也必須考量防潮、防日曬、抗拉扯及防止人員或其他工程誤觸等需求。

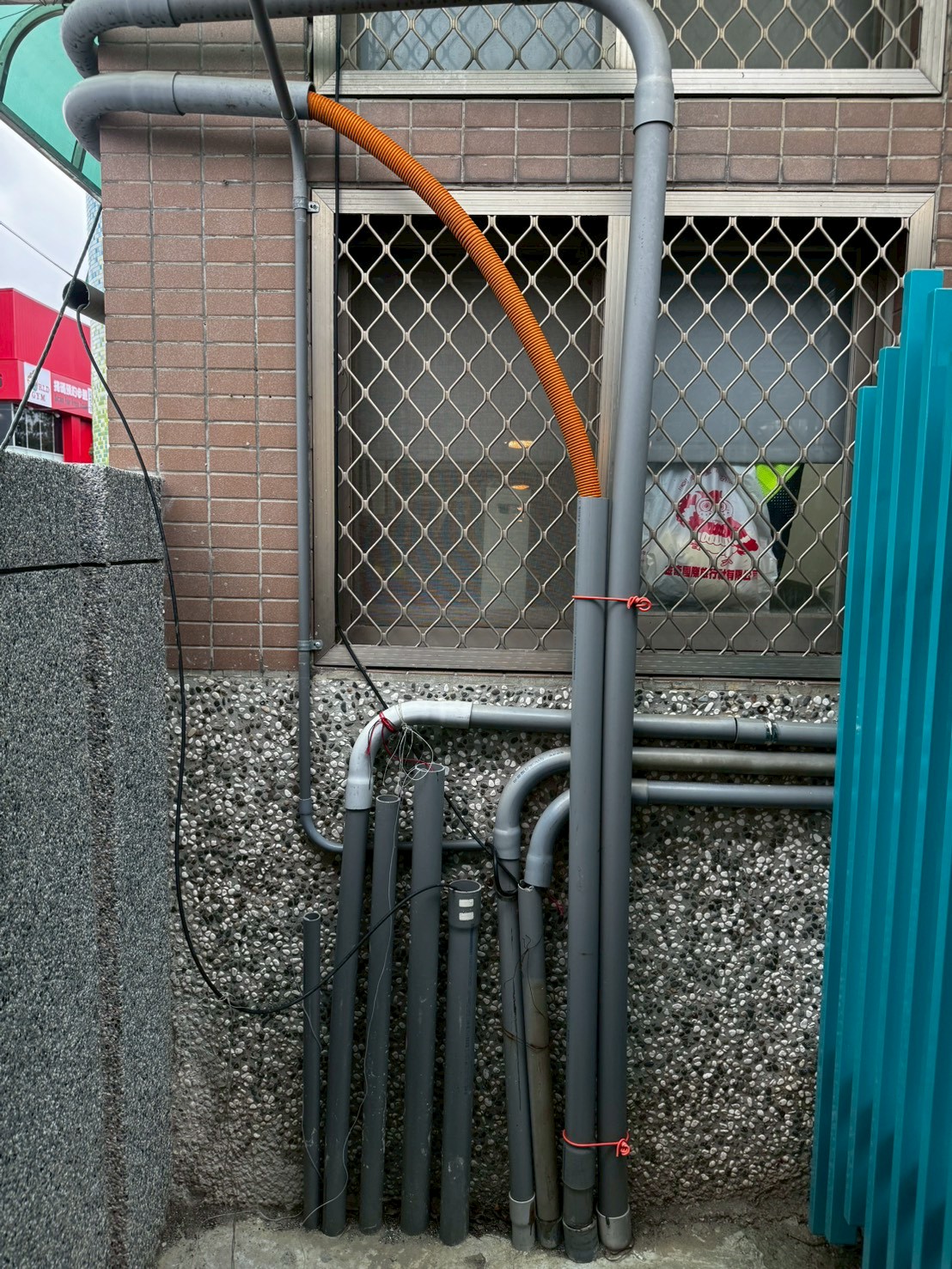

線路施工時，應依實際環境採取適當的配管、固定及轉角保護方式。若線材需經過牆面、樓板或其他結構開口，管口應做好保護，避免線材外皮被磨損；若線路沿牆面或高處敷設，則應確認固定點間距與支撐狀況，避免因線材自重或外力造成下垂。施工完成後，應檢查線路是否妨礙通行、排水或其他設備操作。

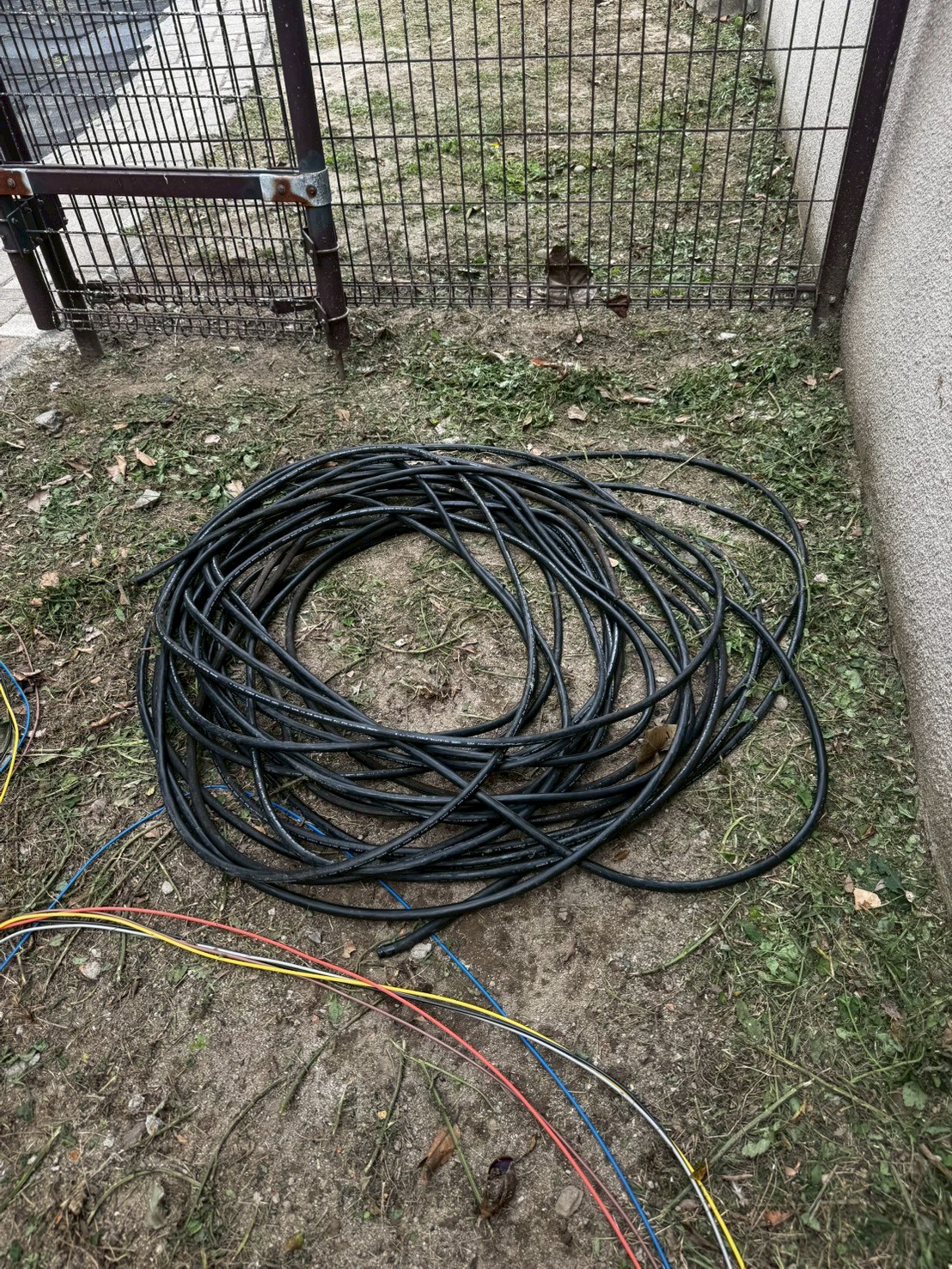

戶外施工也需要加強作業區域管理。工程人員應穿著適當的個人防護具，使用合適的梯具或作業平台，並將拆除線材、工具與剩餘材料集中管理。若施工區域靠近學生動線或車輛通道，則需設置明顯警示與隔離措施，完工後恢復環境整潔。

五、線號、區域標示與資料建置

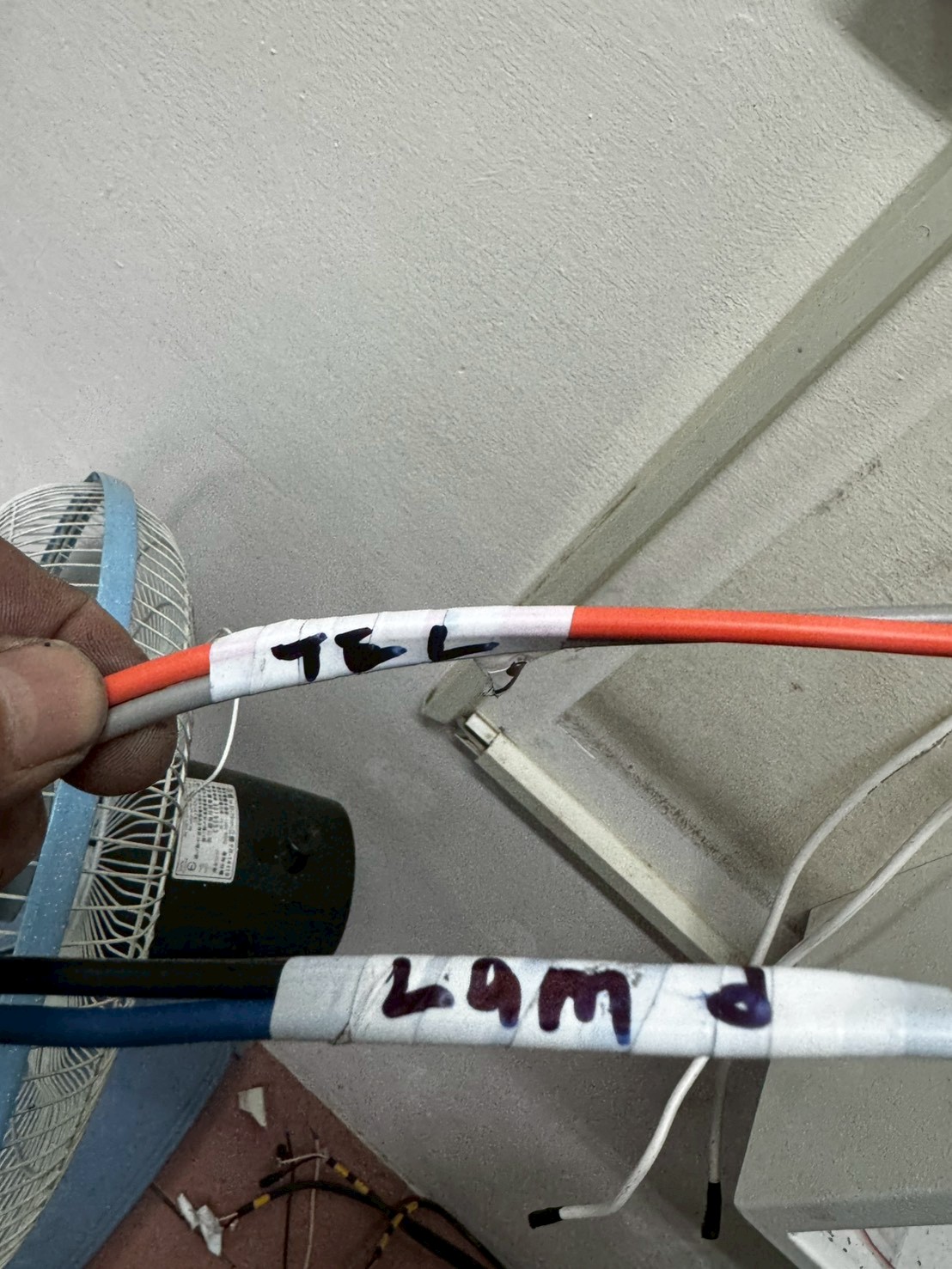

受信總機的區域標示直接影響管理人員判讀警報的位置。當探測器或其他警報設備觸發時，總機應能讓人員快速辨識警報區域與處置方向。因此，線路抽換工程不應只完成導線連接，也應同步檢查面板區域標籤、端子線號與設備位置資料是否一致。

本案可將總機面板、端子排、現場線路與校舍區域建立對應清冊。清冊應包含回路編號、服務區域、連接設備、線路路徑、端子位置及測試結果。若現場標籤已老舊或字跡模糊，則應於工程完成後更新，使校方管理人員與後續維護人員能夠快速理解系統配置。

資料類型	建議內容	管理效益
總機區域表	區域名稱、樓層、空間用途及回路編號	快速判讀警報位置
線路標籤	起點、終點、線號與端子資訊	降低誤拆與誤接
設備清冊	探測器、手動報警設備及相關警報設備	掌握設備數量與位置
施工照片	抽換前、施工中及完工後影像	建立工程履歷
測試紀錄	導通、故障、警報及復歸結果	追蹤系統功能狀態
竣工資料	更新後圖面與回路配置	便利後續保養維修

六、完工後的檢查與功能測試

線路抽換完成後，工程團隊依序進行外觀檢查、端子檢查與功能測試。外觀檢查確認總機箱體、面板、線路進出口、配管與標示均已復原；端子檢查則確認每一回路導線連接位置正確、鎖固狀況良好，且箱內沒有裸露導線、鬆散線頭或遺留雜物。

在電氣與回路檢查方面，應依設備型式與核准施工資料執行必要的導通、斷線、短路或其他相關測試。測試時必須注意受信總機及消防設備的操作程序，避免未經確認即觸發校內警報，並應事前通知校方管理人員及相關單位。測試結果應逐一記錄，不能只以總機未顯示故障作為唯一判定依據。

功能測試可依序確認各區域的警報訊號、故障訊號、面板指示、聲響功能、手動復歸及其他與本工程相關的功能。若系統與警鈴、標示設備或其他消防設備具有連動關係，也應依核准圖說與工程範圍進行必要確認。所有測試完成後，應將系統恢復至正常監視狀態，並由校方確認面板顯示與現場設備均無異常。

七、校園消防工程的施工安全管理

學校工程的特殊性在於施工期間仍可能有師生進出，因此工程團隊必須將人員安全與系統維持納入施工計畫。施工前應劃定作業範圍、設置警示標誌，並避免線材、工具或拆除材料散落於走道。涉及高處、戶外或狹窄位置作業時，應依風險採取適當防護措施。

消防受信總機線路施工可能造成部分回路暫時停止監視，因此應由校方與施工人員共同確認停用範圍、施工時間與替代管理方式。施工人員也應避免在未確認狀態下任意切換總機控制開關，所有停用、測試與復歸操作均應依既定程序進行。

完工後，施工團隊應清除現場廢線、包材、工具及碎屑，檢查牆面與總機周邊是否恢復正常，並確認受信總機前方維持足夠的操作與檢查空間。良好的收尾管理能避免後續人員絆倒，也能讓校方在日常巡檢時順利接近設備。

八、工程成果與實際效益

透過本次受信總機抽換線工程，竹北國小既有消防警報線路獲得系統性整理與更新。新線路與回路標示可提升設備辨識性，降低日後查修時的追線時間；配線與穿線路徑經過整理後，也能減少線材受拉扯、摩擦或環境影響的機會。

更重要的是，工程團隊將線路抽換、端子檢查、現場施工與功能測試整合為完整流程，讓受信總機不只是完成「換線」，而是同步改善校園消防設備的管理品質。當校方人員能依照清楚的區域標示與更新後資料進行日常巡檢，就能更早發現異常，並在需要時提供維修人員正確的現場資訊。

改善成果	對校方的實際價值
更新老舊或疑慮線路	提升警報訊號傳遞的穩定性
完成回路與線號標示	加快巡檢、查修與故障定位
整理總機內部配線	改善設備操作與維護條件
加強戶外線路保護	降低環境與外力造成的損傷
完成功能測試與紀錄	建立可追蹤的消防設備履歷
恢復正常監視狀態	確保校園日常使用不受長期影響

結語：以細節工程守護校園安全

竹北國小 114 年 11 月 4 日受信總機抽換線工程，從現場回路盤點、既有線路辨識，到線路抽換、配線整理、標示更新與功能測試，逐步改善消防警報系統的基礎條件。照片中所呈現的受信總機、內部控制元件、多組消防線路及戶外施工情境，反映出校園消防配線工程需要兼顧系統功能、施工安全、現場管理與後續維護。

受信總機是校園消防警報系統的重要中樞，而線路則是各區域設備與總機之間傳遞訊號的通道。只有將設備、配線、標示、測試及紀錄完整整合，才能在火災或異常發生時，讓警報訊息被正確接收、清楚顯示並及時處理。透過專業施工與定期維護，竹北國小得以持續強化校園消防安全，為師生建立更可靠的防災環境。

※案例內容僅供參考，詳情請洽公司業務
