竹北國小 1141103 偵煙器電阻安裝工程
完善火警回路監視與受信總機狀態判讀

火警自動警報設備由探測器、火警受信總機、警鈴或警報裝置、配線及相關終端元件共同組成。平時系統除了等待偵煙器動作，也必須持續監視回路是否處於正常狀態；當線路斷線、端子鬆脫或回路阻抗異常時，受信總機應能透過狀態指示或故障訊號提醒管理人員處理。因此，偵煙器端末電阻雖然體積不大，卻與火警回路的完整監視及故障判讀密切相關。

本次竹北國小 1141103 偵煙器電阻安裝工程，係針對校內既有偵煙器及火警受信總機回路進行端末電阻安裝與線路確認。從現場照片可見，天花板上設有偵煙式探測器，受信總機及其內部端子、保護元件與控制回路亦同步進行檢視。工程重點並非單純將電阻接上線路，而是要確認回路編號、探測器位置、端末配置、端子接續及受信總機顯示狀態彼此一致，讓日後檢修人員能夠正確判斷火警、斷線與其他異常狀況。

一、工程基本資料

項目	工程內容
工程名稱	竹北國小 1141103 偵煙器電阻安裝工程
工程類型	火警自動警報設備回路改善與端末元件安裝
主要設備	偵煙式火警探測器、火警受信總機、端子排、終端電阻及警報配線
施工位置	校內偵煙器設置區域及火警受信總機控制盤
主要作業	回路確認、端末電阻安裝、端子整理、線路檢查與功能測試
照片可見重點	天花板偵煙器、受信總機、主信號線端子與系統狀態指示
施工日期標示	民國114年11月3日，西元2025年11月3日

依內政部消防署公布的《各類場所消防安全設備設置標準》，火警自動警報設備屬於警報設備之一，相關場所是否應設置及其設置條件，應依建築物用途、規模、樓層與適用法規檢討。[1] 火警設備的實際檢查、調整與申報，則應依現行消防法規、檢修基準、核准圖說及設備製造商技術資料辦理，不能僅以單一現場照片判定全部系統是否符合法定要求。

二、現場設備與照片觀察

1. 天花板偵煙器

照片中的偵煙器安裝於室內天花板，外殼標示有設備名稱與迴路或位置識別資訊。偵煙器負責感知煙霧或火災早期產生的煙粒子，當偵測條件達到設備設定值時，會將訊號傳送至火警受信總機，由受信總機進行區域或回路判讀，並依系統設定啟動相關警報或連動功能。

探測器本體外觀應保持清潔，進煙孔不可被灰塵、油污、蜘蛛網、油漆或其他異物堵塞；固定座不可鬆動，周邊也不宜被裝修材料、燈具或隔板遮蔽。施工人員在安裝端末電阻或檢查回路時，應同時確認探測器位置、標籤及外觀狀態，避免施工後設備雖然接線完成，卻因本體污染或位置遭遮擋而降低感知效果。

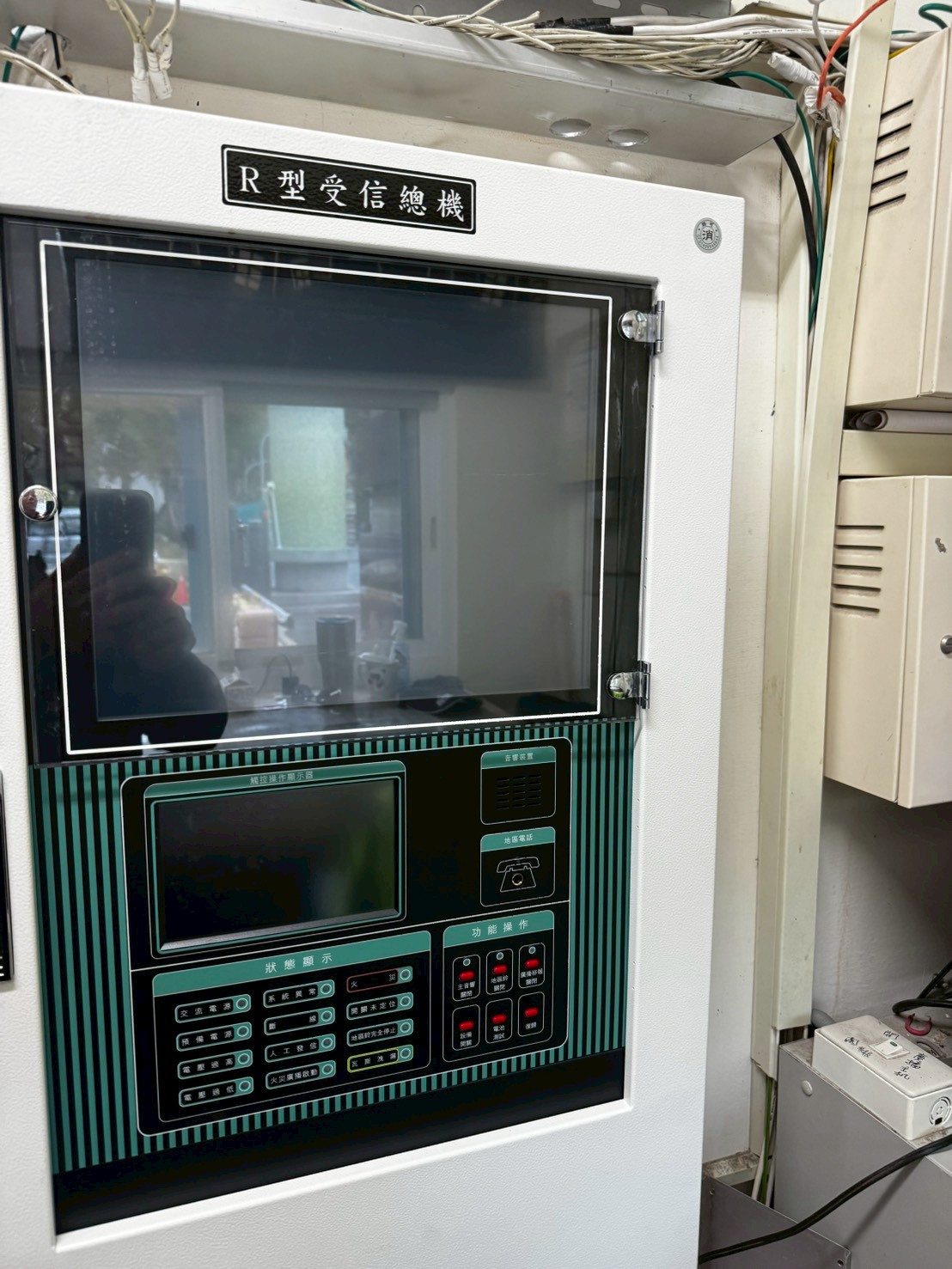

2. 火警受信總機

照片中的受信總機具有顯示面板、狀態指示燈、功能操作區及箱體保護門，負責接收探測器與其他火警裝置傳來的訊號。受信總機通常會區分電源、系統、火警、斷線、主信號線及其他控制狀態，管理人員可透過面板了解系統是否正常或需要進一步檢修。

受信總機並不是單純的電源箱，而是整個火警自動警報系統的訊號判讀核心。端末電阻的數值、回路接續方式及受信總機設定若不一致，可能造成回路顯示故障、誤報，或使系統無法正確監視端末狀態。因此，本案施工過程需要將偵煙器端、幹線、分區回路及受信總機端子逐一核對。

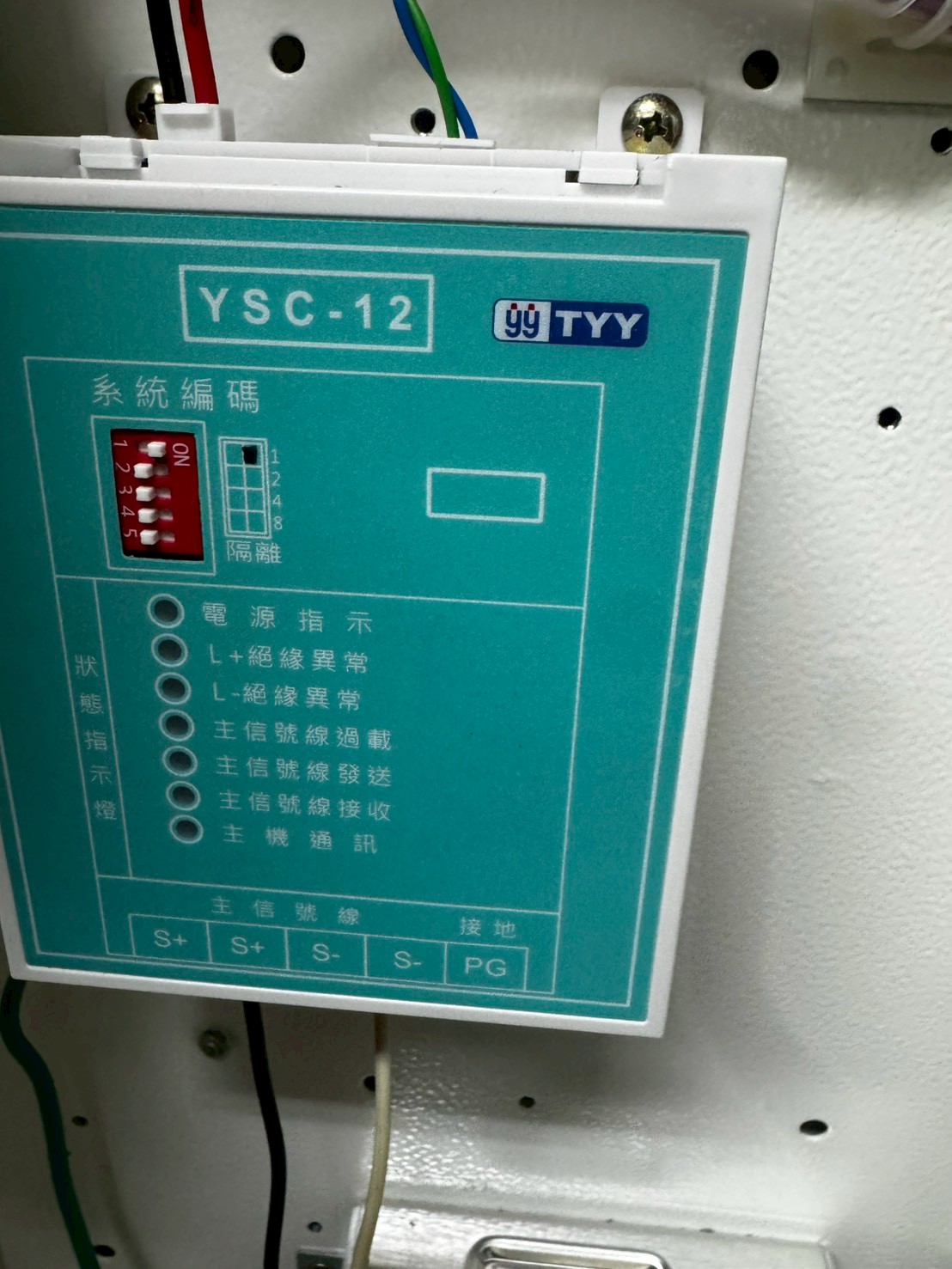

3. 受信總機內部端子與主信號線

照片中可見受信總機內部具有多組端子、保險元件、繼電器及控制線路，端子下方並標示主信號線的正負端或其他訊號端子。施工人員在端子處理時，應避免以線色作為唯一判斷依據，而應以原有線號、竣工圖、端子標示、回路編號及量測結果交叉確認。

端子螺絲若未鎖緊，可能造成接觸不良與間歇性故障；導線若剝皮過長、銅絲散開或壓接不完整，也可能造成短路、接觸不穩或端子間相互干涉。完成接線後，應將線路整理、標示並固定，使回路清楚可追蹤，也方便後續檢修人員快速定位問題。

三、偵煙器端末電阻的功能與安裝原則

1. 端末電阻的基本作用

在火警自動警報回路中，端末電阻通常設置於回路末端，用來提供受信總機辨識回路正常狀態的基準。當回路被切斷、線路斷裂或接續位置異常時，受信總機量測到的電氣狀態會偏離正常值，系統便可能顯示斷線或故障；若回路發生短路或探測器動作，則可能呈現另一種狀態。實際判讀方式與電阻數值，必須以受信總機型式、探測器系統及原廠接線圖為準。

端末電阻不能任意安裝在受信總機旁，因為若電阻被安裝於控制盤內，盤內至現場的配線即可能無法被完整監視。一般而言，端末元件應設置在設計回路的實際末端位置；若系統圖說或製造商資料另有指定，則應依核准設計及設備說明辦理。

2. 電阻規格必須與系統相容

電阻的阻值、瓦數、精度、耐壓及安裝方式均應與受信總機及回路設計相容。施工人員不可僅因外觀相似或手邊備料可用，就直接替換不同阻值的元件。若端末電阻阻值錯誤，可能造成受信總機持續顯示故障、回路無法復歸，甚至導致正常、故障與警報狀態判讀失準。

因此，安裝前應確認原有設計文件、受信總機端子資料、設備銘牌及原廠配線圖。若現場資料不完整，應先進行回路辨識與量測，並由具備相應資格及經驗的消防設備專業人員確認後，再決定元件規格與接線方式。

3. 安裝位置應便於維護且避免誤拆

端末電阻安裝完成後，應有清楚的回路識別與適當的固定方式，避免因拉線、震動、潮濕或日後天花板維修而脫落。接續點不應裸露於容易受潮、受碰撞或被其他工程誤拆的位置；必要時可依現場條件採用適當的接線盒、端子或防護措施。

偵煙器本體與端末電阻的關係，也應在竣工紀錄中清楚標示。管理單位日後進行探測器更換、天花板修繕或線路查修時，才能確認哪一具偵煙器位於回路末端，降低錯拆或漏接的風險。

四、本次施工流程

1. 施工前確認與回路盤點

施工開始前，先確認竹北國小校內受信總機所在位置、偵煙器分布、回路編號及施工範圍。由於學校屬於人員活動頻繁的場所，施工時也須考量上課、下課、行政作業及校內通行安全，必要時採分區、分時段施工，並於作業區設置警示與防護。

施工人員應先記錄受信總機施工前的正常狀態，包含電源指示、系統狀態、火警或故障指示，以及相關回路顯示。若施工前系統已有故障，應先記錄故障內容，避免將原有問題誤認為本次工程造成的異常。

2. 偵煙器與回路末端辨識

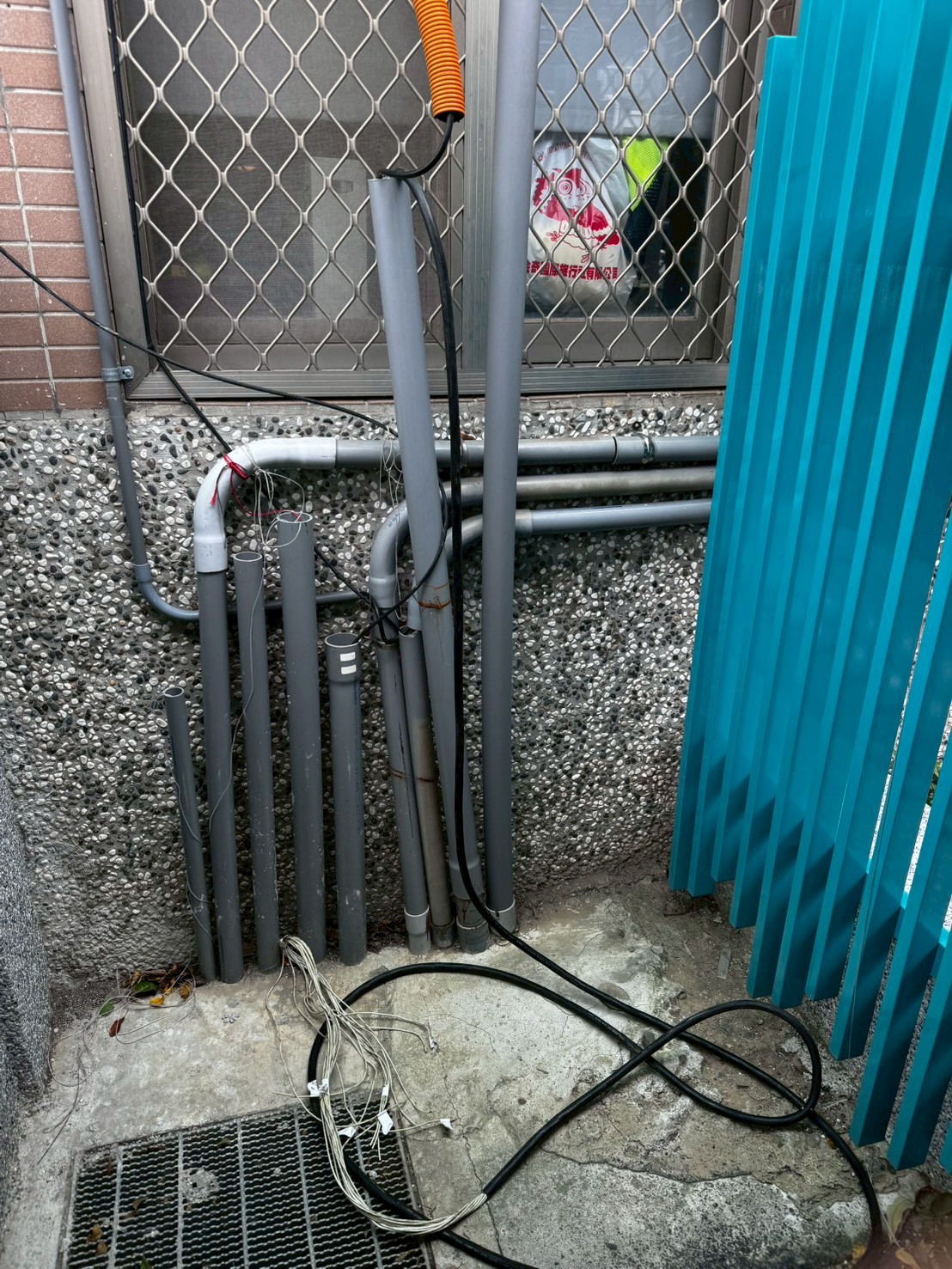

依據現場標籤、竣工圖及配線路徑，確認偵煙器排列順序與回路末端位置。若現場線路經過天花板、走道或多間教室，則應利用線號、導通檢查及適當量測方式確認，不宜僅以距離受信總機最近或最遠的設備推定末端。

辨識過程中，應避免在系統未隔離的情況下任意短接或拆線。拆接前應做好回路標示與紀錄，並確認施工人員了解該回路可能影響的區域及設備。

3. 安裝端末電阻與整理接點

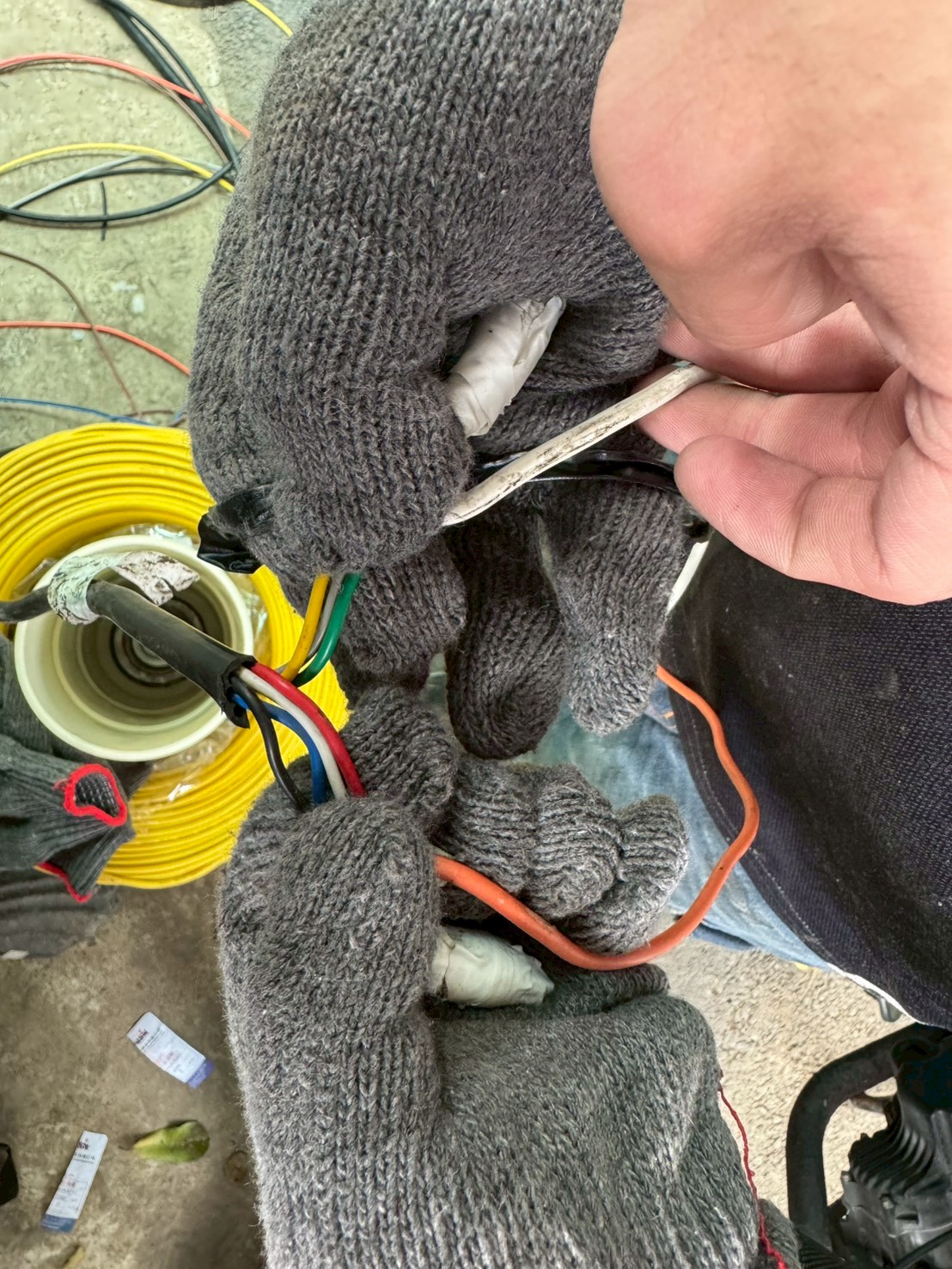

確認回路末端後，依系統配線圖安裝符合規格的端末電阻。接線時，應將導線剝製至適當長度，確實壓接或鎖固，避免銅線散股；端末電阻不可受到過度彎折或拉力，接續位置也應保持穩固、絕緣與可維護。

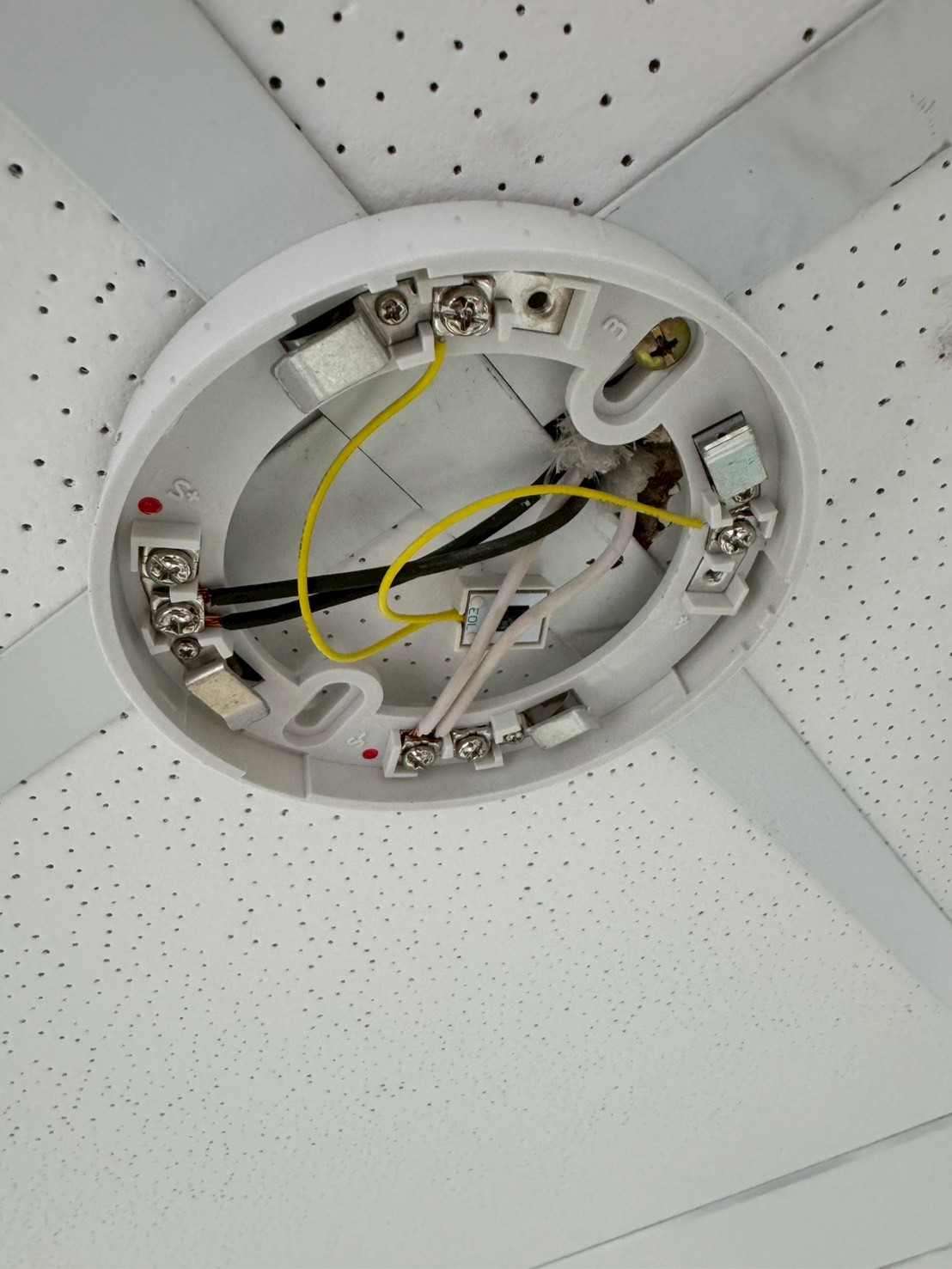

若端末電阻設於偵煙器底座、接線盒或其他指定位置，應確認接線方式與該設備的端子配置一致。施工後加掛回路或位置標籤，讓日後保養人員能夠快速判斷端末電阻所屬回路。

4. 受信總機端子檢查

完成偵煙器端末施工後，再回到受信總機端檢查主信號線及相關端子。照片中的端子區具有多組導線與系統標示，施工人員應逐一核對端子位置、線號、極性與鎖固狀態，並檢查是否有裸銅過長、線材鬆脫、端子氧化或線路排列凌亂等情形。

受信總機內部若涉及保險絲、繼電器、電源及控制回路，非本案必要範圍不應任意變更。任何配線調整均應留下施工紀錄，並在完工後恢復箱體防護及設備標示。

5. 回路量測與功能測試

端末電阻安裝完成後，應依系統規格進行回路量測，確認正常狀態的電氣特性符合設備要求。測試內容可包含回路導通、端末阻值、絕緣或接地相關檢查，以及受信總機正常、故障與警報狀態的反應。實際量測方式與測試數值應由專業人員依設備資料及適用檢修基準判定。

功能測試時，可依工程範圍以測試器材對偵煙器進行動作測試，確認訊號能正確回傳至受信總機，並檢查區域或回路指示是否與現場位置相符。測試完成後，應依程序復歸受信總機，確認系統回到正常監視狀態，且沒有殘留故障或異常指示。

消防安全設備的檢修通常涉及外觀、性能及綜合檢查等不同層次，且火警自動警報設備屬於消防安全設備檢修項目之一。本次工程的施工測試紀錄，應與後續保養、檢修或申報文件妥善保存；若涉及法定檢修申報，仍應由依法具備資格的人員或專業機構依現行規定辦理。

五、工程品質管理重點

品質檢查項目	檢查內容	施工完成判定
偵煙器外觀	外殼、進煙孔、固定座及標籤	無明顯損傷、污染或鬆動
回路辨識	回路編號、位置標籤、竣工資料	現場設備與紀錄相互一致
電阻規格	阻值、瓦數、型式及系統相容性	符合設備資料與設計要求
端末位置	是否位於設計回路末端	可有效監視現場末端配線
接線品質	剝線、壓接、鎖固、絕緣與固定	無鬆脫、裸銅過長或接觸不良
受信總機端子	端子位置、極性、線號及保護	接線正確且箱內排列清楚
系統狀態	正常、故障、火警與復歸	顯示及反應符合系統設定
完工紀錄	測試結果、照片、異常與改善事項	資料完整並可供後續追蹤

六、施工安全與校園環境管理

偵煙器通常設於天花板，施工人員可能需要使用梯具或高處作業設備。作業前應確認地面平整、梯具穩固、周邊無障礙物，並避免站在不穩定的桌椅或臨時堆置物上施工。若作業區位於走廊、教室或樓梯附近，應安排警戒與動線引導，避免師生誤觸工具、梯具或裸露線材。

受信總機施工則涉及電氣回路與消防警報功能。施工前應依程序進行系統隔離、停送電或回路暫停監視管理，並在現場明確標示施工狀態。若系統暫時無法維持完整監視，應與校方管理人員協調必要的防護與通報措施，縮短設備停用時間，施工結束後立即確認系統復歸。

施工過程應避免粉塵、鑽孔碎屑或金屬屑落入受信總機、偵煙器及端子區。拆卸後的包材、線頭及廢棄元件應即時清理，避免留在天花板內或設備箱中。完工後除檢查電氣功能，也應確認面板、箱門、天花板及作業區恢復整潔。

七、工程效益

本次竹北國小 1141103 偵煙器電阻安裝工程，透過現場偵煙器、受信總機及主信號線端子的整合檢查，改善火警回路末端監視條件。正確的端末電阻配置可協助受信總機辨識回路狀態，使管理人員在面對斷線、接點異常或探測器動作時，能有較清楚的系統訊息作為後續處理依據。

同時，工程人員藉由端子整理、線號確認與測試紀錄，提升火警系統的可維護性。對學校而言，這不僅是單一元件的安裝，也有助於建立設備位置、回路關係與異常處理的基礎資料，方便日後進行消防設備保養、檢修及校舍修繕協調。

改善面向	工程效益
回路末端監視	建立符合系統設計的正常狀態基準
故障判讀	協助受信總機辨識斷線或異常狀態
設備維護	透過線號與標籤提升查修效率
系統可靠度	降低端子鬆脫、電阻錯接及誤判風險
校園安全	維持偵煙器與受信總機之間的訊號傳遞條件
文件管理	累積施工照片、測試結果與回路資料

結語：
從偵煙器端點做好校園火警防護

火警自動警報系統的可靠運作，建立在每一個探測器、每一段配線、每一個端子及每一項終端元件的正確配置上。竹北國小 1141103 偵煙器電阻安裝工程，雖然施工項目看似細部，實際上卻牽涉偵煙器回路監視、受信總機判讀、端子接續、系統測試與校園作業安全等多項專業工作。

透過施工前回路盤點、端末電阻規格確認、偵煙器與受信總機端子接線、功能測試及完工紀錄，能讓火警自動警報系統維持較清楚、穩定且可追蹤的運轉狀態。對學校管理單位而言，定期安排專業檢查、保持探測器清潔、避免裝修遮蔽設備，並保存完整的消防設備資料，都是提升校園防火安全的重要管理措施。

※以上案例內容僅供參考
